PLAGES DIMENSIONNELLES
Chez PROTUBSA, nous sommes spécialisés dans l’offre d’une grande variété de produits en acier au carbone, chromés, s’adaptant aux besoins spécifiques de chaque industrie. Nous disposons d’un vaste catalogue qui comprend des tubes de structure, des tubes de précision, des tubes pour le pétrole et le gaz, ainsi que des raccords et des accessoires spécialisés.
Notre gamme dimensionnelle est conçue pour couvrir tous les besoins, depuis les applications légères jusqu’aux exigences structurelles les plus strictes. Plusieurs tailles, épaisseurs et finitions sont disponibles, avec la possibilité d’une coupe sur mesure et de solutions personnalisées pour les projets industriels, commerciaux et de construction.
Grâce à notre vaste inventaire et à notre réactivité, vous trouverez toujours chez PROTUBSA ce dont vous avez besoin, avec la qualité, la précision et la fiabilité qui nous caractérisent.
réactivité

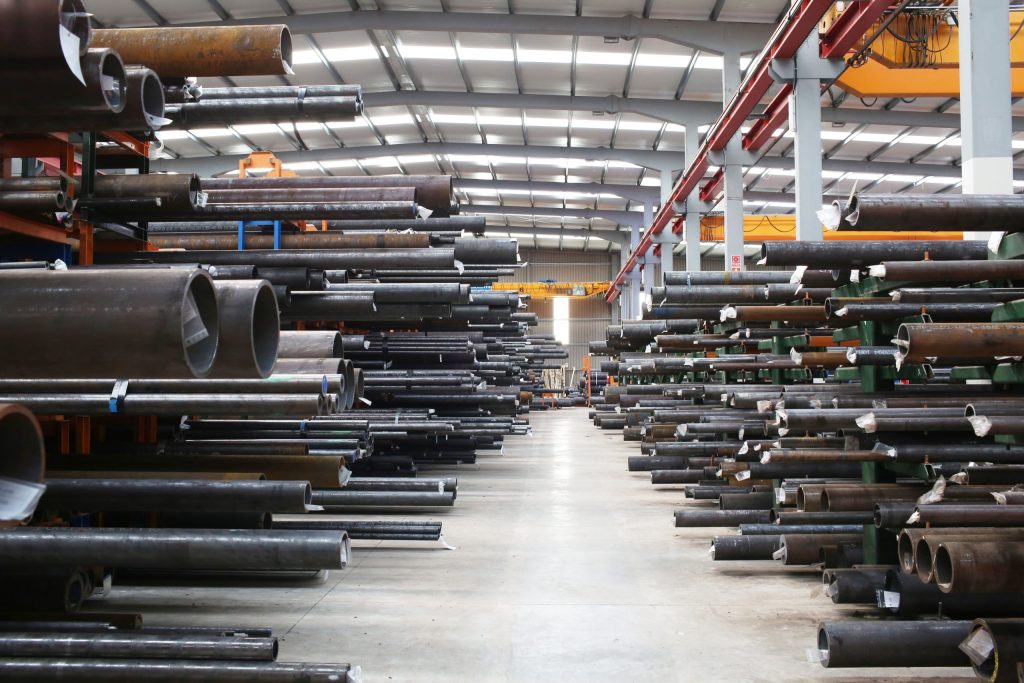

Plus de 20 000 tonnes sur 25 000 m2 de stocks de barres et de tubes chromés ⋅ Tubes de précision soudés et sans soudure. ⋅ Barres perforées ⋅ Tubes de structure ronds, carrés et rectangulaires – Tubes INOX ⋅ Tubes pour circuits NBK ⋅ Raccords ⋅ Tubes pour conduits et bien d’autres encore.
Le groupe Bianco nous donne un accès direct à plus de 350 000 tonnes. du stock.
Le réseau BIANCO nous permet de bénéficier de la synergie des achats groupés. Nous nous assurons d’obtenir des matériaux de la plus haute qualité à des prix compétitifs, ce qui nous permet de les proposer à nos clients.
Un label de qualité et de prestige.
Tous les tableaux présentés ici indiquent les possibilités de livraison, pour la disponibilité des différents tubes et tiges, veuillez consulter nos départements service commercial.
Une fois dans le tableau souhaité, vous disposez de deux méthodes de recherche : la recherche générale en haut, qui prend en compte toutes les données des colonnes du tableau, et la recherche par la première colonne en bas. Vous pouvez également agrandir la vue du tableau en spécifiant les enregistrements à afficher.
Veuillez lire attentivement les notes jointes à chaque tableau. Je vous remercie de votre attention.
hydraulique et pneumatique │ tiges et tubes de précision
BARRES CHROME
TUBES SANS SOUDURE CHROMÉS
TUBES LAMINÉS SANS SOUDURE H8.
TUBES ÉTIRÉS SOUDÉS H9.
TUBES SANS SOUDURE "NBK" CIRCUITS OLEODYNAMIQUES
BARRES CHROME
Précision pour la fabrication de cylindres et de mécaniques. Gamme dimensionnelle : de 6 mm à 250 mm (tolérances f7 /f8) Grades : F114-CK45 (standard), 20MnV6, F125 (42CrMo4) Grades disponibles sur demande. VOIR GAMME DIMENSIONNELLE / POIDS THÉORIQUES / TOLÉRANCES.
TUBES SANS SOUDURE CHROMÉS
Précision pour la fabrication de cylindres et de mécaniques. Gamme dimensionnelle : D.E. 12 mm. à D.E. 120 mm. épaisseurs de 2 mm. à 10 mm. (Tolérances f7 /f8) Caidad E355, autres qualités sur demande… VOIR GAMME DIMENSIONNELLE / POIDS THÉORIQUES.
TUBES LAMINÉS SANS SOUDURE H8.
Fabriqué avec précision pour la fabrication de vérins hydrauliques et pneumatiques. Gamme dimensionnelle : étiré à froid, sans soudure, rodage H-8, diamètre intérieur de 25 mm à 300 mm. Sans soudure H-8 laminé à chaud, de 50 mm à 500 mm, diamètre intérieur (également en pouces). Grades : E355 – S355 (BK+S) – normes EN-10305-1 (DIN-2391), autres nuances sur demande. Sans soudure préparé pour le rodage E355 « BK+S », sur demande. VOIR GAMME DIMENSIONNELLE.
TUBES ÉTIRÉS SOUDÉS H9.
Précision pour la fabrication de vérins hydrauliques et pneumatiques. Etiré à froid H9, soudé. Gamme dimensionnelle : étiré à froid de D.I. 20 mm. à 120 mm. Qualités : E355 – EN-10305-2 (DIN-2393), autres qualités sur demande. VOIR GAMME DIMENSIONNELLE .
TUBES SANS SOUDURE "NBK" CIRCUITS OLEODYNAMIQUES
Gamme de dimensions : sans soudure de 4 mm de diamètre extérieur à 100 mm de diamètre extérieur, épaisseur de 0,5 à 5 mm. Finitions : noir « NBK normalisé et phosphaté, zingué blanc (traitement banderolé, cintrage à froid autorisé) Grades : E235 (anciennement St-37.4), norme EN-10305-4 malléable et évasable. VOIR GAMME DIMENSIONNELLE .
mécanique │ tubes à usage mécanique
TUBES SANS SOUDURE EN-10297
TUBES SANS SOUDURE EN-10294
TUBES SANS SOUDURE "TFM" - FACILES À USINER
TUYAUX SANS SOUDURE CALIBRÉS "BK
TUBES SANS SOUDURE EN-10297
BARRES PERFORÉES. Tubes sans soudure pour applications mécaniques. Gamme de dimensions : diamètre extérieur de 26,9 mm à 812,8 mm, épaisseur de 5 mm à 100 mm. Normes : EN-10297 / (anciennement DIN2448/1629) Certificats EN-10210. Grades : E355, E355K2, S355J2H, S355NH, S355NLH, E470, E590, double certification, autres grades sur demande. VOIR GAMME DIMENSIONNELLE / POIDS THÉORIQUES / TOLÉRANCES.
TUBES SANS SOUDURE EN-10294
BARRE PERFORÉE. Tubes sans soudure pour applications mécaniques (anciennement ISO2938). VOIR GAMME DIMENSIONNELLE / POIDS THÉORIQUES / TOLÉRANCES.
TUBES SANS SOUDURE "TFM" - FACILES À USINER
Tubes sans soudure pour applications mécaniques. Barre perforée TFM. PLICATIONS Pour tous types de pièces mécaniques nécessitant un usinage. ACIERS Tubes sans soudure EN10297-EN10294-EN10210. Nuances d’acier E355-S355J2H et autres. Gamme dimensionnelle : à confirmer dans chaque offre/commande. VOIR GAMME DIMENSIONNELLE / POIDS THÉORIQUES / TOLÉRANCES.
TUYAUX SANS SOUDURE CALIBRÉS "BK
Gamme de dimensions : diamètre extérieur de 4 mm à 305 mm, épaisseur de 1 mm à 25 mm. Normes : EN-10305 (ant. DIN-2391) / Finitions : BK – BK+S – GBK – BKW. Grades : E355 – E235. Sans soudure préparé pour le rodage E355 « BK+S », sur demande. VOIR GAMME DIMENSIONNELLE .
structure │ tubes soudés et sans soudure
TUBES STRUCTURAUX SOUDÉS ET SANS SOUDURE
TUBES PRO700 - HAUTE LIMITE D'ÉLASTICITÉ
PIPES OFFSHORE
TUBES STRUCTURAUX SOUDÉS ET SANS SOUDURE
Ronds – Carrés – Rectangulaires. Stabilité dimensionnelle : soudés et sans soudure, également dénudés à l’intérieur. Ronds : diamètre extérieur de 42,4 mm à 812,8 mm, épaisseur de 3 mm à 100 mm. Carré de 30 x 30 mm à 500 x 500 mm, épaisseur de 3 mm à 20 mm. Rectangulaire de 50 x 30 mm. à 600 x 400 mm. épaisseur de 3 mm. à 20 mm. Autres dimensions Jumbo (plus grandes) sur demande avec des quantités minimales. Normes : EN-10210 (formage à chaud), EN-10219 (formage à froid) Grades : S355J2H/NH (standard en stock) – S275JOH – S235JR, offshore et autres grades sur demande.
TUBES PRO700 - HAUTE LIMITE D'ÉLASTICITÉ
Rond – Carré – Rectangulaire Formé à froid à partir d’acier à haute résistance laminé à chaud avec une limite d’élasticité minimale de 700 MPa. VOIR GAMME DIMENSIONNELLE / POIDS THÉORIQUES / TOLÉRANCES.
PIPES OFFSHORE
Rond – Carré – Rectangulaire. Gamme dimensionnelle : soudés et sans soudure, également dénudés intérieurement. Rond diamètre extérieur de 42,4 à 812,8 mm, épaisseur de 3 à 100 mm. Carré de 30 x 30 à 500 x 500 mm, épaisseur de
3 à 20 mm. Rectangulaire de 50 x 30 à 600 x 400 mm, épaisseur de 3 à 20 mm. Autres dimensions Jumbo (plus grandes) sur demande avec qté minimum. Normes : EN-10210 (formé à chaud), EN-10219 (formé à froid) Grades : S355J2H/NH (standard en stock), S355NLH, S460MLH, S355G1 : S355G15, autres grades sur demande. VOIR GAMME DIMENSIONNELLE / POIDS THÉORIQUES / TOLÉRANCES.
énergie │ chimie - pétrochimie - gaz de pétrole
TUYAUX POUR LA MANIPULATION DES FLUIDES
VANNES
ACCESSOIRES
TUYAUX POUR LA MANIPULATION DES FLUIDES
Gamme dimensionnelle : sans soudure et avec soudure, diamètre extérieur de 21,3 mm à 812 mm. Epaisseurs de 2,8 mm. à 50 mm. Finitions : noir, extrémités biseautées, longueurs doubles jusqu’à 12 mètres, sur demande avec protection de surface.
Grades : API 5L Gr. B – ASTM A 106 Gr. B. – ASTM A53 – ASTM A520, ASTM A333, API 5L X52 offshore et autres sur demande.
VANNES
Vannes à bille / vannes à guillotine
Vannes papillon / vannes à soupape
Soupapes de sécurité / clapets anti-retour
Vannes à guillotine / vannes de contrôle
Vannes cryogéniques
Détendeurs de pression VOIR GAMME DIMENSIONNELLE / POIDS THÉORIQUES / TOLÉRANCES.
ACCESSOIRES
Soudure bout à bout – ASTM
DIN avec et sans soudure – (DIN/EN)
Raccords forgés – A105SW / NPT A-105 (SW/NPT)
Raccords filetés en fonte malléable – BSP
Raccords rainurés en fonte
Brides standard – EN-1092-1 / ASTM (ANSI B16-5) ASTM (ANSI B16.47 Séries A et B)
Fabrication de pièces spéciales. VOIR GAMME DIMENSIONNELLE / POIDS THÉORIQUES / TOLÉRANCES.
BARRA CROMADA - CHROME BAR - BARRE CHROMÉE - BARRA DE CROMO
| Ø Diámetro mm. | Ø Diámetro pulgadas | Kg/mt. | Tol. Ø f7. | Tol. Ø h7. | |
|---|---|---|---|---|---|
| (*) diámetros desde 6 mm. a 20 mm. se muestran en tolerancias f8 y h8. | |||||
| 6 | - | 0.22 | - 0.010 - 0.022 | + 0 - 0.012 | |
| 8 | - | 0.39 | - 0.013 - 0.028 | + 0 - 0.015 | |
| 9 | - | 0.50 | - 0.013 - 0.028 | + 0 - 0.015 | |
| 10 | - | 0.61 | - 0.016 - 0.034 | + 0 - 0.018 | |
| 12 | - | 0.88 | - 0.016 - 0.034 | + 0 - 0.018 | |
| 12.7 | 1/2 " | 0.99 | - 0.016 - 0.034 | + 0 - 0.018 | |
| 13 | - | 1.04 | - 0.016 - 0.034 | + 0 - 0.018 | |
| 14 | - | 1.21 | - 0.016 - 0.034 | + 0 - 0.018 | |
| 15 | - | 1.39 | - 0.016 - 0.034 | + 0 - 0.018 | |
| 15.88 | 5/8 " | 1.55 | - 0.016 - 0.034 | + 0 - 0.018 | |
| 16 | - | 1.58 | - 0.016 - 0.034 | + 0 - 0.018 | |
| 18 | - | 2.00 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 19 | - | 2.22 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 19.05 | 3/4 " | 2.24 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 20 | - | 2.46 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 22 | - | 2.98 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 22.2 | 7/8 " | 3.04 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 24 | - | 3.55 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 25 | - | 3.85 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 25.4 | 1 " | 3.98 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 26 | - | 4.17 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 28 | - | 4.83 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 28.57 | 1 " 1/8 | 5.03 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 29 | - | 5.19 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 30 | - | 5.55 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 31.75 | 1 " 1/4 | 6.21 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 32 | - | 6.31 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 34 | - | 7.13 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 34.92 | 1 " 3/8 | 7.51 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 35 | - | 7.55 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 36 | - | 7.99 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 38 | - | 8.90 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 38.10 | 1 " 1/2 | 8.95 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 40 | - | 9.86 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 42 | - | 10.87 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 44.5 | 1 " 3/4 | 12.18 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 45 | - | 12.48 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 48 | - | 14.19 | - 0.020 - 0.041 | + 0 - 0.021 | |
| 50 | - | 15.41 | - 0.030 - 0.060 | + 0 - 0.030 | |
| 50.8 | 2 " | 15.9 | - 0.030 - 0.060 | + 0 - 0.030 | |
| 55 | - | 18.64 | - 0.030 - 0.060 | + 0 - 0.030 | |
| 56 | - | 19.32 | - 0.030 - 0.060 | + 0 - 0.030 | |
| 57.15 | 2 " 1/4 | 20.13 | - 0.030 - 0.060 | + 0 - 0.030 | |
| 60 | - | 22.18 | - 0.030 - 0.060 | + 0 - 0.030 | |
| 63 | - | 24.46 | - 0.030 - 0.060 | + 0 - 0.030 | |
| 63.50 | 2 " 1/2 | 24.85 | - 0.030 - 0.060 | + 0 - 0.030 | |
| 65 | - | 26.04 | - 0.030 - 0.060 | + 0 - 0.030 | |
| 69.85 | 2 " 3/4 | 30.07 | - 0.030 - 0.060 | + 0 - 0.030 | |
| 70 | - | 30.20 | - 0.030 - 0.060 | + 0 - 0.030 | |
| 75 | - | 34.66 | - 0.030 - 0.060 | + 0 - 0.030 | |
| 76.20 | 3 " | 35.78 | - 0.030 - 0.060 | + 0 - 0.030 | |
| 80 | - | 39.44 | - 0.036 - 0.071 | + 0 - 0.035 | |
| 82.55 | 3" 1/4 | 41.99 | - 0.036 - 0.071 | + 0 - 0.035 | |
| 85 | - | 44.52 | - 0.036 - 0.071 | + 0 - 0.035 | |
| 88.9 | 3 " 1/2 | 48.69 | - 0.036 - 0.071 | + 0 - 0.035 | |
| 90 | - | 49.91 | - 0.036 - 0.071 | + 0 - 0.035 | |
| 95 | - | 55.60 | - 0.036 - 0.071 | + 0 - 0.035 | |
| 100 | - | 61.62 | - 0.036 - 0.071 | + 0 - 0.035 | |
| 101.60 | 4 " | 63.61 | - 0.036 - 0.071 | + 0 - 0.035 | |
| 105 | - | 67.92 | - 0.036 - 0.071 | + 0 - 0.035 | |
| 110 | - | 74.56 | - 0.036 - 0.071 | + 0 - 0.035 | |
| 114.30 | 4 " 1/2 | 80.49 | - 0.036 - 0.071 | + 0 - 0.035 | |
| 115 | - | 81.48 | - 0.036 - 0.071 | + 0 - 0.035 | |
| 120 | - | 88.74 | - 0.043 - 0.083 | + 0 - 0.040 | |
| 125 | - | 96.29 | - 0.043 - 0.083 | + 0 - 0.040 | |
| 127 | 5 " | 99.44 | - 0.043 - 0.083 | + 0 - 0.040 | |
| 130 | - | 104.33 | - 0.043 - 0.083 | + 0 - 0.040 | |
| 135 | - | 112.36 | - 0.043 - 0.083 | + 0 - 0.040 | |
| 140 | - | 120.76 | - 0.043 - 0.083 | + 0 - 0.040 | |
| 150 | - | 138.62 | - 0.043 - 0.083 | + 0 - 0.040 | |
| 152.4 | 6 " | 143.20 | - 0.043 - 0.083 | + 0 - 0.040 | |
| 160 | - | 157.72 | - 0.043 - 0.083 | + 0 - 0.040 | |
| 170 | - | 178.18 | - 0.043 - 0.083 | + 0 - 0.040 | |
| 180 | - | 199.76 | - 0.043 - 0.083 | + 0 - 0.040 | |
| 190 | - | 222.57 | - 0.050 - 0.096 | + 0 - 0.046 | |
| 200 | - | 246.62 | - 0.050 - 0.096 | + 0 - 0.046 | |
Note importante : D'autres diamètres plus importants sur demande, veuillez nous consulter.
TUBO CROMADO EXTERIORMENTE - CHROME-PLATED TUBE EXTERNALLY
TUBE CHROME EXTERNE - TUBO CROMADO EXTERNAMENTE
TUBE CHROME EXTERNE - TUBO CROMADO EXTERNAMENTE
| Ø Ext. x esp.mm. | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 7.5 | 10 | Ø Ext. x esp.mm. |
|---|---|---|---|---|---|---|---|---|---|
| 12 | 0.49 | 12 | |||||||
| 15 | 0.77 | 15 | |||||||
| 16 | 0.96 | 16 | |||||||
| 18 | 1.11 | 18 | |||||||
| 20 | 1.08 | 1.26 | 1.58 | 20 | |||||
| 25 | 1.13 | 1.63 | 1.86 | 2.07 | 2.47 | 25 | |||
| 28 | 2.37 | 2.84 | 28 | ||||||
| 30 | 1.7 | 2 | 2.56 | 3.08 | 4.16 | 30 | |||
| 32 | 2.76 | 32 | |||||||
| 35 | 3.7 | 5.09 | 6.17 | 35 | |||||
| 40 | 4.32 | 6.01 | 7.4 | 40 | |||||
| 45 | 4.93 | 6.94 | 8.63 | 45 | |||||
| 50 | 5.55 | 7.86 | 9.86 | 50 | |||||
| 55 | 6.17 | 8.79 | 11.1 | 55 | |||||
| 60 | 6.78 | 9.71 | 12.33 | 60 | |||||
| 65 | 7.4 | 10.64 | 13.56 | 65 | |||||
| 70 | 8.01 | 11.56 | 14.8 | 70 | |||||
| 80 | 9.25 | 13.41 | 17.26 | 80 | |||||
| 85 | 14.33 | 85 | |||||||
| 90 | 10.48 | 15.26 | 19.73 | 90 | |||||
| 95 | 20.96 | 95 | |||||||
| 100 | 11.71 | 17.11 | 22.2 | 100 | |||||
| 110 | 24.66 | 110 | |||||||
| 120 | 27.13 | 120 |
Note importante : Les données internes dans le tableau correspondent au poids théorique Kg/Mt. Autres diamètres et épaisseurs sur demande veuillez nous consulter.
TUBO SIN SOLDADURA LAPEADO/RULADO INTERIOR TOLERANCIA H8. (En diversas normas)
INTERNALLY HONRD/ROLLED SEAMLESS TUBE TOLERANCE H8. (In various standards)
Tube sans soudure, laminé/recouvert intérieurement, tolérance H8. (selon différentes normes)
TOLERÂNCIA DE TUBO SEM COSTURA LAMINADO/INTERNAMENTE H8. (Em vários padrões)
INTERNALLY HONRD/ROLLED SEAMLESS TUBE TOLERANCE H8. (In various standards)
Tube sans soudure, laminé/recouvert intérieurement, tolérance H8. (selon différentes normes)
TOLERÂNCIA DE TUBO SEM COSTURA LAMINADO/INTERNAMENTE H8. (Em vários padrões)
| Ø Int x Esp. | 5 | 6 | 6.5 | 7 | 7.5 | 8.5 | 10 | 12 | 12.5 | 13.5 | 15 | 16 | 17.5 | 19 | 19.6 | 20 | 21.5 | 22 | 22.3 | 22.5 | 24 | 24.3 | 24.5 | 25 | 26.5 | 27 | 27.3 | 27.8 | 29.3 | 29.5 | 29.6 | 31.5 | 32 | 32.3 | 33.5 | 34 | 35 | 35.5 | 36.5 | 37 | 37.5 | 37.8 | 42.5 | 43.2 | 44 | 53.2 | 54 | Ø Int x Esp. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 30 | 32 | 35 | 40 | 20 | ||||||||||||||||||||||||||||||||||||||||||||
| 25 | 35 | 40 | 45 | 25 | |||||||||||||||||||||||||||||||||||||||||||||
| 30 | 40 | 45 | 50 | 30 | |||||||||||||||||||||||||||||||||||||||||||||
| 32 | 42 | 45 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 45 | 50 | 55 | 35 | |||||||||||||||||||||||||||||||||||||||||||||
| 40 | 50 | 52 | 55 | 60 | 40 | ||||||||||||||||||||||||||||||||||||||||||||
| 45 | 55 | 57 | 60 | 65 | 45 | ||||||||||||||||||||||||||||||||||||||||||||
| 50 | 60 | 62 | 65 | 70 | 75 | 50 | |||||||||||||||||||||||||||||||||||||||||||
| 55 | 65 | 70 | 75 | 55 | |||||||||||||||||||||||||||||||||||||||||||||
| 60 | 70 | 72 | 75 | 80 | 90 | 60 | |||||||||||||||||||||||||||||||||||||||||||
| 63 | 73 | 75 | 77 | 78 | 80 | 83 | 63 | ||||||||||||||||||||||||||||||||||||||||||
| 65 | 75 | 80 | 85 | 65 | |||||||||||||||||||||||||||||||||||||||||||||
| 70 | 80 | 82 | 85 | 90 | 95 | 100 | 108 | 70 | |||||||||||||||||||||||||||||||||||||||||
| 75 | 85 | 90 | 95 | 100 | 75 | ||||||||||||||||||||||||||||||||||||||||||||
| 80 | 90 | 92 | 95 | 100 | 105 | 110 | 80 | ||||||||||||||||||||||||||||||||||||||||||
| 85 | 95 | 100 | 105 | 110 | 115 | 85 | |||||||||||||||||||||||||||||||||||||||||||
| 90 | 100 | 102 | 105 | 110 | 115 | 120 | 90 | ||||||||||||||||||||||||||||||||||||||||||
| 95 | 105 | 107 | 110 | 115 | 120 | 127 | 95 | ||||||||||||||||||||||||||||||||||||||||||
| 100 | 110 | 112 | 115 | 120 | 125 | 130 | 100 | ||||||||||||||||||||||||||||||||||||||||||
| 105 | 115 | 120 | 125 | 130 | 135 | 105 | |||||||||||||||||||||||||||||||||||||||||||
| 110 | 120 | 125 | 130 | 135 | 140 | 110 | |||||||||||||||||||||||||||||||||||||||||||
| 115 | 125 | 130 | 135 | 140 | 115 | ||||||||||||||||||||||||||||||||||||||||||||
| 120 | 130 | 135 | 140 | 145 | 150 | 120 | |||||||||||||||||||||||||||||||||||||||||||
| 125 | 135 | 140 | 145 | 150 | 155 | 125 | |||||||||||||||||||||||||||||||||||||||||||
| 130 | 140 | 145 | 150 | 155 | 160 | 130 | |||||||||||||||||||||||||||||||||||||||||||
| 135 | 145 | 150 | 160 | 135 | |||||||||||||||||||||||||||||||||||||||||||||
| 140 | 150 | 155 | 160 | 165 | 170 | 175 | 180 | 140 | |||||||||||||||||||||||||||||||||||||||||
| 145 | 155 | 160 | 165 | 170 | 145 | ||||||||||||||||||||||||||||||||||||||||||||
| 150 | 160 | 165 | 170 | 175 | 180 | 190 | 150 | ||||||||||||||||||||||||||||||||||||||||||
| 155 | 165 | 170 | 175 | 180 | 155 | ||||||||||||||||||||||||||||||||||||||||||||
| 160 | 170 | 175 | 180 | 185 | 190 | 195 | 200 | 203 | 219.2 | 160 | |||||||||||||||||||||||||||||||||||||||
| 165 | 175 | 180 | 185 | 190 | 195 | 200 | 165 | ||||||||||||||||||||||||||||||||||||||||||
| 170 | 180 | 185 | 190 | 195 | 200 | 205 | 170 | ||||||||||||||||||||||||||||||||||||||||||
| 175 | 190 | 195 | 200 | 205 | 175 | ||||||||||||||||||||||||||||||||||||||||||||
| 180 | 200 | 205 | 210 | 215 | 219.2 | 220 | 229 | 230 | 244.6 | 180 | |||||||||||||||||||||||||||||||||||||||
| 185 | 200 | 205 | 210 | 215 | 220 | 185 | |||||||||||||||||||||||||||||||||||||||||||
| 190 | 210 | 215 | 220 | 225 | 230 | 244.6 | 190 | ||||||||||||||||||||||||||||||||||||||||||
| 195 | 215 | 220 | 225 | 230 | 195 | ||||||||||||||||||||||||||||||||||||||||||||
| 200 | 210 | 215 | 220 | 225 | 230 | 235 | 240 | 244.6 | 245 | 250 | 254 | 267 | 273 | 200 | |||||||||||||||||||||||||||||||||||
| 210 | 230 | 240 | 245 | 210 | |||||||||||||||||||||||||||||||||||||||||||||
| 215 | 245 | 215 | |||||||||||||||||||||||||||||||||||||||||||||||
| 220 | 240 | 245 | 250 | 255 | 260 | 270 | 273 | 220 | |||||||||||||||||||||||||||||||||||||||||
| 225 | 245 | 250 | 260 | 225 | |||||||||||||||||||||||||||||||||||||||||||||
| 230 | 250 | 260 | 303 | 230 | |||||||||||||||||||||||||||||||||||||||||||||
| 240 | 267 | 270 | 298.6 | 240 | |||||||||||||||||||||||||||||||||||||||||||||
| 250 | 267 | 280 | 298.6 | 300 | 324 | 250 | |||||||||||||||||||||||||||||||||||||||||||
| 260 | 295 | 300 | 324 | 260 | |||||||||||||||||||||||||||||||||||||||||||||
| 270 | 300 | 305 | 270 | ||||||||||||||||||||||||||||||||||||||||||||||
| 280 | 315 | 324 | 343 | 355.6 | 368 | 280 | |||||||||||||||||||||||||||||||||||||||||||
| 300 | 324 | 350 | 355.6 | 368 | 406.4 | 300 | |||||||||||||||||||||||||||||||||||||||||||
| 320 | 368 | 406.4 | 320 | ||||||||||||||||||||||||||||||||||||||||||||||
| 360 | 419 | 445 | 360 | ||||||||||||||||||||||||||||||||||||||||||||||
| 400 | 470 | 508 | 400 | ||||||||||||||||||||||||||||||||||||||||||||||
| 420 | 508 | 420 | |||||||||||||||||||||||||||||||||||||||||||||||
| 450 | 521 | 450 | |||||||||||||||||||||||||||||||||||||||||||||||
| Ø Int x Esp. | 5 | 6 | 6.5 | 7 | 7.5 | 8.5 | 10 | 12 | 12.5 | 13.5 | 15 | 16 | 17.5 | 19 | 19.6 | 20 | 21.5 | 22 | 22.3 | 22.5 | 24 | 24.3 | 24.5 | 25 | 26.5 | 27 | 27.3 | 27.8 | 29.3 | 29.5 | 29.6 | 31.5 | 32 | 32.3 | 33.5 | 34 | 35 | 35.5 | 36.5 | 37 | 37.5 | 37.8 | 42.5 | 43.2 | 44 | 53.2 | 54 | Ø Int x Esp. |
Remarque importante : les données internes de ce tableau correspondent au diamètre externe. En noir les diamètres extérieurs sans soudure selon EN10305-1, en bleu sans soudure et soudés selon EN10305-1 et EN10305-2 et en rouge sans soudure selon EN10297-EN10294 et EN10210. Les tubes de diamètre intérieur x épaisseur (du diamètre 110 mm. à 200 mm. en épaisseurs de 5 mm.) les tolérances H9/H11 sont permises. Pour d'autres dimensions ne figurant pas dans ce tableau, veuillez nous consulter.
TUBO SOLDADO ESTIRADO BRILLANTE TOLERANCIA INTERIOR H9-11.
BRIGHT DRAWN WELDED TUBE INTERNAL TOLERANCE H9-11.
TUBE SOUDÉ ÉTIRÉ BRILLANT TOLÉRANCE INTERNE H9-11.
TUBO SOLDADO ESTIRADO BRILHANTE TOLERÂNCIA INTERNA H9-11.
BRIGHT DRAWN WELDED TUBE INTERNAL TOLERANCE H9-11.
TUBE SOUDÉ ÉTIRÉ BRILLANT TOLÉRANCE INTERNE H9-11.
TUBO SOLDADO ESTIRADO BRILHANTE TOLERÂNCIA INTERNA H9-11.
| Ø Int x Esp. | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7.5 | 8.5 | Ø Int x Esp. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 23 | 24 | 25 | 26 | 27 | 30 | 20 | |||||
| 25 | 28 | 29 | 30 | 31 | 32 | 35 | 25 | |||||
| 30 | 33 | 34 | 35 | 36 | 37 | 38 | 40 | 30 | ||||
| 32 | 35 | 36 | 37 | 38 | 39 | 40 | 42 | 32 | ||||
| 35 | 38 | 39 | 40 | 41 | 42 | 43 | 45 | 35 | ||||
| 40 | 43 | 44 | 45 | 46 | 47 | 48 | 50 | 40 | ||||
| 45 | 48 | 49 | 50 | 51 | 52 | 53 | 55 | 45 | ||||
| 50 | 53 | 54 | 55 | 56 | 57 | 58 | 60 | 65 | 50 | |||
| 55 | 60 | 61 | 62 | 63 | 65 | 70 | 55 | |||||
| 60 | 65 | 66 | 67 | 68 | 70 | 72 | 75 | 60 | ||||
| 63 | 68 | 69 | 70 | 71 | 73 | 75 | 63 | |||||
| 65 | 70 | 71 | 72 | 73 | 75 | 80 | 65 | |||||
| 70 | 75 | 76 | 77 | 78 | 80 | 82 | 85 | 70 | ||||
| 75 | 80 | 81 | 82 | 83 | 85 | 90 | 75 | |||||
| 80 | 85 | 86 | 87 | 88 | 90 | 92 | 95 | 80 | ||||
| 85 | 92 | 93 | 95 | 85 | ||||||||
| 90 | 96 | 97 | 98 | 100 | 104 | 90 | ||||||
| 95 | 101 | 102 | 103 | 105 | 110 | 95 | ||||||
| 100 | 106 | 107 | 108 | 110 | 115 | 100 | ||||||
| 105 | 112 | 113 | 115 | 120 | 105 | |||||||
| 110 | 117 | 118 | 120 | 125 | 110 | |||||||
| 115 | 122 | 123 | 125 | 130 | 115 | |||||||
| 120 | 127 | 128 | 130 | 135 | 120 | |||||||
| 125 | 132 | 133 | 135 | 140 | 125 | |||||||
| 160 | 168 | 130 | ||||||||||
| 200 | 210 | 135 | ||||||||||
| 250 | 267 | 140 | ||||||||||
| Ø Int x Esp. | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7.5 | 8.5 | Ø Int x Esp. |
Remarque importante : les données internes de ce tableau correspondent au diamètre extérieur. Pour d'autres dimensions ne figurant pas dans ce tableau, veuillez nous consulter.
TUBO SIN SOLDADURA PARA CIRCUITO OLEODINÁMICO "NBK" (NEGRO Y BICROMATADO BLANCO)
SEAMLESS TUBE FOR HYDRAULIC CIRCUIT "NBK" (BLACK AND WHITE BICHROMATED)
TUBE SANS SOUDURE POUR CIRCUIT HYDRAULIQUE « NBK » (BICHROMÉ NOIR ET BLANC)
TUBO SEM COSTURA PARA CIRCUITO HIDRÁULICO "NBK" (BICROMADO PRETO E BRANCO)
SEAMLESS TUBE FOR HYDRAULIC CIRCUIT "NBK" (BLACK AND WHITE BICHROMATED)
TUBE SANS SOUDURE POUR CIRCUIT HYDRAULIQUE « NBK » (BICHROMÉ NOIR ET BLANC)
TUBO SEM COSTURA PARA CIRCUITO HIDRÁULICO "NBK" (BICROMADO PRETO E BRANCO)
| Ø Ext. x Esp. | 0.5 | 0.8 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 8 | 10 | Ø Ext. x Esp. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 3 | 2 | 4 | |||||||||||||
| 5 | 3.4 | 3 | 5 | |||||||||||||
| 6 | 4 | 3 | 2 | 6 | ||||||||||||
| 7 | 5 | 7 | ||||||||||||||
| 8 | 6 | 5 | 4 | 3 | 8 | |||||||||||
| 10 | 8 | 7 | 6 | 5 | 4 | 10 | ||||||||||
| 11 | 9 | 8 | 7 | 6 | 5 | 11 | ||||||||||
| 12 | 10 | 9 | 8 | 7 | 6 | 12 | ||||||||||
| 13 | 11 | 10 | 9 | 8 | 7 | 13 | ||||||||||
| 14 | 12 | 11 | 10 | 9 | 8 | 14 | ||||||||||
| 15 | 13 | 12 | 11 | 10 | 9 | 15 | ||||||||||
| 16 | 14 | 13 | 12 | 11 | 10 | 16 | ||||||||||
| 17 | 15 | 14 | 13 | 12 | 11 | 17 | ||||||||||
| 18 | 16 | 15 | 14 | 13 | 12 | 18 | ||||||||||
| 20 | 18 | 17 | 16 | 15 | 14 | 13 | 12 | 20 | ||||||||
| 22 | 20 | 19 | 18 | 17 | 16 | 15 | 14 | 22 | ||||||||
| 24 | 22 | 21 | 20 | 19 | 18 | 17 | 16 | 24 | ||||||||
| 25 | 23 | 22 | 21 | 20 | 19 | 18 | 17 | 16 | 15 | 25 | ||||||
| 26 | 24 | 23 | 22 | 21 | 20 | 19 | 18 | 17 | 16 | 26 | ||||||
| 27 | 25 | 24 | 23 | 22 | 21 | 20 | 19 | 18 | 17 | 27 | ||||||
| 28 | 26 | 25 | 24 | 23 | 22 | 21 | 20 | 19 | 18 | 28 | ||||||
| 30 | 27 | 26 | 25 | 24 | 23 | 22 | 21 | 20 | 18 | 30 | ||||||
| 32 | 29 | 28 | 27 | 26 | 25 | 24 | 23 | 22 | 20 | 32 | ||||||
| 34 | 31 | 30 | 29 | 28 | 27 | 26 | 25 | 24 | 22 | 34 | ||||||
| 35 | 32 | 31 | 30 | 29 | 28 | 27 | 26 | 25 | 23 | 35 | ||||||
| 36 | 33 | 32 | 31 | 30 | 29 | 28 | 27 | 26 | 24 | 36 | ||||||
| 38 | 35 | 34 | 33 | 32 | 31 | 30 | 29 | 28 | 26 | 38 | ||||||
| 40 | 36 | 35 | 34 | 33 | 32 | 31 | 30 | 28 | 24 | 40 | ||||||
| 42 | 38 | 37 | 36 | 35 | 34 | 33 | 32 | 30 | 26 | 42 | ||||||
| 45 | 41 | 40 | 39 | 38 | 37 | 36 | 35 | 33 | 29 | 45 | ||||||
| 48 | 44 | 43 | 42 | 41 | 40 | 39 | 38 | 36 | 32 | 48 | ||||||
| 50 | 46 | 45 | 44 | 43 | 42 | 41 | 40 | 38 | 34 | 30 | 50 |
Note importante : Les données internes de ce tableau correspondent au diamètre intérieur. Pour d'autres dimensions ne figurant pas dans ce tableau, veuillez nous consulter.
TUBO SIN SOLDADURA EN-10297. BARRA PERFORADA - SEAMLESS TUBE EN-10297. PERFORATED BAR
TUBE SANS SOUDURE EN-10297. BARRE PERFOREE - TUBO SEM COSTURA EN-10297. BARRA PERFURADA.
TUBE SANS SOUDURE EN-10297. BARRE PERFOREE - TUBO SEM COSTURA EN-10297. BARRA PERFURADA.
| Ø Ext./Esp. mm. | 6.3 | 7.1 | 8 | 8.8 | 10 | 11 | 12.5 | 14.2 | 16 | 17.5 | 20 | 22.2 | 25 | 28 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 100 | Ø Ext./Esp. mm. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 26.9 | 3.2 | 26.9 | |||||||||||||||||||||||||||
| 33.7 | 4.3 | 4.7 | 5.1 | 5.4 | 5.8 | 33.7 | |||||||||||||||||||||||
| 38 | 4.9 | 5.4 | 5.9 | 6.3 | 6.9 | 7.3 | 38 | ||||||||||||||||||||||
| 42.4 | 5.6 | 6.2 | 6.8 | 7.3 | 8.0 | 8.5 | 9.2 | 42.4 | |||||||||||||||||||||
| 44.5 | 5.9 | 6.5 | 7.2 | 7.7 | 8.5 | 9.1 | 9.9 | 44.5 | |||||||||||||||||||||
| 48.3 | 6.5 | 7.2 | 8.0 | 8.6 | 9.4 | 10.1 | 11.0 | 48.3 | |||||||||||||||||||||
| 51 | 6.9 | 7.7 | 8.5 | 9.2 | 10.1 | 10.9 | 11.9 | 51 | |||||||||||||||||||||
| 54 | 7.4 | 8.2 | 9.1 | 9.8 | 10.9 | 11.7 | 12.8 | 13.9 | 54 | ||||||||||||||||||||
| 57 | 7.9 | 8.7 | 9.7 | 10.5 | 11.6 | 12.5 | 13.7 | 15.0 | 16.2 | 57 | |||||||||||||||||||
| 60.3 | 8.4 | 9.3 | 10.3 | 11.2 | 12.4 | 13.4 | 14.7 | 16.1 | 17.5 | 18.5 | 60.3 | ||||||||||||||||||
| 63.5 | 8.9 | 9.9 | 10.9 | 11.9 | 13.2 | 14.2 | 15.7 | 17.3 | 18.7 | 19.9 | 63.5 | ||||||||||||||||||
| 67 | 9.4 | 10.5 | 11.6 | 12.6 | 14.1 | 15.2 | 16.8 | 18.5 | 20.1 | 21.4 | 67 | ||||||||||||||||||
| 70 | 9.9 | 11.0 | 12.2 | 13.3 | 14.8 | 16.0 | 17.7 | 19.5 | 21.3 | 22.7 | 70 | ||||||||||||||||||
| 73 | 10.4 | 11.5 | 12.8 | 13.9 | 15.5 | 16.8 | 18.7 | 20.6 | 22.5 | 24.0 | 26.1 | 73 | |||||||||||||||||
| 76.1 | 10.8 | 12.1 | 13.4 | 14.6 | 16.3 | 17.7 | 19.6 | 21.7 | 23.7 | 25.3 | 27.7 | 76.1 | |||||||||||||||||
| 82.5 | 11.8 | 13.2 | 14.7 | 16.0 | 17.9 | 19.4 | 21.6 | 23.9 | 26.2 | 28.1 | 30.8 | 33.0 | 35.5 | 82.5 | |||||||||||||||
| 88.9 | 12.8 | 14.3 | 16.0 | 17.4 | 19.5 | 21.1 | 23.6 | 26.2 | 28.8 | 30.8 | 34.0 | 36.5 | 39.4 | 88.9 | |||||||||||||||
| 95 | 13.8 | 15.4 | 17.2 | 18.7 | 21.0 | 22.8 | 25.4 | 28.3 | 31.2 | 33.4 | 37.0 | 39.9 | 43.2 | 46.3 | 95 | ||||||||||||||
| 101.6 | 14.8 | 16.5 | 18.5 | 20.1 | 22.6 | 24.6 | 27.5 | 30.6 | 33.8 | 36.3 | 40.2 | 43.5 | 47.2 | 50.8 | 53.0 | 101.6 | |||||||||||||
| 108 | 15.8 | 17.7 | 19.7 | 21.5 | 24.2 | 26.3 | 29.4 | 32.8 | 36.3 | 39.1 | 43.4 | 47.0 | 51.2 | 55.2 | 57.7 | 108 | |||||||||||||
| 114.3 | 16.8 | 18.8 | 21.0 | 22.9 | 25.7 | 28.0 | 31.4 | 35.1 | 38.8 | 41.8 | 46.5 | 50.4 | 55.1 | 59.6 | 62.4 | 68.4 | 73.3 | 114.3 | |||||||||||
| 121 | 17.8 | 19.9 | 22.3 | 24.3 | 27.4 | 29.8 | 33.4 | 37.4 | 41.4 | 44.7 | 49.8 | 54.1 | 59.2 | 64.2 | 67.3 | 74.2 | 79.9 | 121 | |||||||||||
| 127 | 18.8 | 21.0 | 23.5 | 25.7 | 28.9 | 31.5 | 35.3 | 39.5 | 43.8 | 47.3 | 52.8 | 57.4 | 62.9 | 68.4 | 71.8 | 79.4 | 85.8 | 91.0 | 127 | ||||||||||
| 133 | 19.7 | 22.0 | 24.7 | 27.0 | 30.3 | 33.1 | 37.1 | 41.6 | 46.2 | 49.8 | 55.7 | 60.7 | 66.6 | 72.5 | 76.2 | 84.6 | 91.7 | 97.7 | 133 | ||||||||||
| 139.7 | 20.7 | 23.2 | 26.0 | 28.4 | 32.0 | 34.9 | 39.2 | 43.9 | 48.8 | 52.7 | 59.0 | 64.3 | 70.7 | 77.1 | 81.2 | 90.4 | 98.4 | 105.1 | 110.6 | 139.7 | |||||||||
| 146 | 21.7 | 24.3 | 27.2 | 29.8 | 33.5 | 36.6 | 41.2 | 46.2 | 51.3 | 55.5 | 62.1 | 67.8 | 74.6 | 81.5 | 85.8 | 95.8 | 104.6 | 112.1 | 118.4 | 146 | |||||||||
| 152.4 | 22.7 | 25.4 | 28.5 | 31.2 | 35.1 | 38.4 | 43.1 | 48.4 | 53.8 | 58.2 | 65.3 | 71.3 | 78.5 | 85.9 | 90.6 | 101.3 | 110.9 | 119.2 | 126.3 | 152.4 | |||||||||
| 159 | 23.7 | 26.6 | 29.8 | 32.6 | 36.7 | 40.1 | 45.2 | 50.7 | 56.4 | 61.1 | 68.6 | 74.9 | 82.6 | 90.5 | 95.4 | 107.0 | 117.4 | 126.5 | 134.4 | 141.1 | 146.5 | 159 | |||||||
| 165.1 | 24.7 | 27.7 | 31.0 | 33.9 | 38.2 | 41.8 | 47.0 | 52.8 | 58.8 | 63.7 | 71.6 | 78.2 | 86.4 | 94.7 | 100.0 | 112.3 | 123.4 | 133.3 | 141.9 | 149.3 | 155.5 | 165.1 | |||||||
| 168.3 | 25.2 | 28.2 | 31.6 | 34.6 | 39.0 | 42.7 | 48.0 | 54.0 | 60.1 | 65.1 | 73.1 | 80.0 | 88.3 | 96.9 | 102.3 | 115.1 | 126.6 | 136.8 | 145.9 | 153.7 | 160.3 | 168.3 | |||||||
| 171 | 25.6 | 28.7 | 32.2 | 35.2 | 39.7 | 43.4 | 48.9 | 54.9 | 61.2 | 66.2 | 74.5 | 81.5 | 90.0 | 98.7 | 104.3 | 117.4 | 129.2 | 139.8 | 149.2 | 157.3 | 164.2 | 171 | |||||||
| 177.8 | 26.6 | 29.9 | 33.5 | 36.7 | 41.4 | 45.2 | 51.0 | 57.3 | 63.8 | 69.2 | 77.8 | 85.2 | 94.2 | 103.4 | 109.3 | 123.3 | 135.9 | 147.4 | 157.6 | 166.6 | 174.3 | 177.8 | |||||||
| 191 | 28.7 | 32.2 | 36.1 | 39.5 | 44.6 | 48.8 | 55.0 | 61.9 | 69.1 | 74.9 | 84.3 | 92.4 | 102.3 | 112.6 | 119.1 | 134.7 | 149.0 | 162.0 | 173.9 | 184.5 | 193.8 | 191 | |||||||
| 193.7 | 29.1 | 32.7 | 36.6 | 40.1 | 45.3 | 49.6 | 55.9 | 62.9 | 70.1 | 76.0 | 85.7 | 93.9 | 104.0 | 114.4 | 121.1 | 137.0 | 151.6 | 165.0 | 177.2 | 188.1 | 197.8 | 193.7 | |||||||
| 203 | 30.6 | 34.3 | 38.5 | 42.1 | 47.6 | 52.1 | 58.7 | 66.1 | 73.8 | 80.1 | 90.3 | 99.0 | 109.7 | 120.8 | 128.0 | 145.0 | 160.8 | 175.3 | 188.7 | 200.7 | 211.6 | 203 | |||||||
| 219.1 | 33.1 | 37.1 | 41.6 | 45.6 | 51.6 | 56.5 | 63.7 | 71.8 | 80.1 | 87.0 | 98.2 | 107.8 | 119.7 | 132.0 | 139.9 | 158.9 | 176.7 | 193.2 | 208.5 | 222.6 | 235.4 | 247.0 | 219.1 | ||||||
| 229 | 34.6 | 38.9 | 43.6 | 47.8 | 54.0 | 59.1 | 66.7 | 75.2 | 84.0 | 91.3 | 103.1 | 113.2 | 125.8 | 138.8 | 147.2 | 167.5 | 186.4 | 204.2 | 220.7 | 236.0 | 250.1 | 262.9 | 274.5 | 229 | |||||
| 244.5 | 37.0 | 41.6 | 46.7 | 51.2 | 57.8 | 63.3 | 71.5 | 80.6 | 90.2 | 98.0 | 110.7 | 121.7 | 135.3 | 149.5 | 158.7 | 180.8 | 201.7 | 221.4 | 239.8 | 257.0 | 273.0 | 287.7 | 301.2 | 244.5 | |||||
| 254 | 38.5 | 43.2 | 48.5 | 53.2 | 60.2 | 65.9 | 74.4 | 84.0 | 93.9 | 102.1 | 115.4 | 126.9 | 141.2 | 156.1 | 165.7 | 189.0 | 211.1 | 231.9 | 251.5 | 269.9 | 287.1 | 303.0 | 317.6 | 254 | |||||
| 267 | 40.5 | 45.5 | 51.1 | 56.0 | 63.4 | 69.4 | 78.5 | 88.5 | 99.0 | 107.7 | 121.8 | 134.0 | 149.2 | 165.0 | 175.3 | 200.3 | 223.9 | 246.4 | 267.6 | 287.6 | 306.3 | 323.8 | 340.1 | 355.1 | 267 | ||||
| 273 | 41.4 | 46.6 | 52.3 | 57.3 | 64.9 | 71.1 | 80.3 | 90.6 | 101.4 | 110.3 | 124.8 | 137.3 | 152.9 | 169.2 | 179.8 | 205.4 | 229.8 | 253.0 | 275.0 | 295.7 | 315.2 | 333.4 | 350.4 | 366.2 | 380.8 | 394.1 | 273 | ||
| 279 | 42.4 | 47.6 | 53.5 | 58.6 | 66.3 | 72.7 | 82.2 | 92.7 | 103.8 | 112.9 | 127.7 | 140.6 | 156.6 | 173.3 | 184.2 | 210.6 | 235.8 | 259.7 | 282.4 | 303.8 | 324.1 | 343.0 | 360.8 | 377.3 | 392.6 | 406.7 | 279 | ||
| 292 | 44.4 | 49.9 | 56.0 | 61.5 | 69.5 | 76.2 | 86.2 | 97.3 | 108.9 | 118.5 | 134.2 | 147.7 | 164.6 | 182.3 | 193.8 | 221.8 | 248.6 | 274.1 | 298.4 | 321.5 | 343.3 | 363.9 | 383.2 | 401.4 | 418.3 | 433.9 | 292 | ||
| 298.5 | 51.0 | 57.3 | 62.9 | 71.1 | 78.0 | 88.2 | 99.6 | 111.5 | 121.3 | 137.4 | 151.3 | 168.6 | 186.8 | 198.6 | 227.4 | 255.0 | 281.3 | 306.4 | 330.3 | 352.9 | 374.3 | 394.5 | 413.4 | 431.1 | 447.5 | 298.5 | |||
| 305 | 52.2 | 58.6 | 64.3 | 72.8 | 79.8 | 90.2 | 101.8 | 114.0 | 124.1 | 140.6 | 154.8 | 172.6 | 191.3 | 203.5 | 233.1 | 261.4 | 288.5 | 314.4 | 339.1 | 362.5 | 384.7 | 405.7 | 425.4 | 443.9 | 461.2 | 477.2 | 305 | ||
| 323.9 | 55.5 | 62.3 | 68.4 | 77.4 | 84.9 | 96.0 | 108.5 | 121.5 | 132.2 | 149.9 | 165.2 | 184.3 | 204.3 | 217.4 | 249.4 | 280.1 | 309.5 | 337.7 | 364.7 | 390.5 | 415.0 | 438.3 | 460.4 | 481.2 | 500.8 | 519.1 | 552.2 | 323.9 | |
| 330 | 69.7 | 78.9 | 86.5 | 97.9 | 110.6 | 123.9 | 134.9 | 152.9 | 168.5 | 188.0 | 208.5 | 222.0 | 254.6 | 286.1 | 316.3 | 345.3 | 373.0 | 399.5 | 424.8 | 448.8 | 471.7 | 493.2 | 513.6 | 532.7 | 567.2 | 330 | |||
| 339.7 | 71.8 | 81.3 | 89.2 | 100.9 | 114.0 | 127.7 | 139.1 | 157.7 | 173.8 | 194.0 | 215.2 | 229.1 | 263.0 | 295.6 | 327.0 | 357.2 | 386.2 | 413.9 | 440.3 | 465.6 | 489.6 | 512.4 | 533.9 | 554.2 | 591.1 | 339.7 | |||
| 343 | 72.5 | 82.1 | 90.1 | 101.9 | 115.1 | 129.0 | 140.5 | 159.3 | 175.6 | 196.1 | 217.5 | 231.6 | 265.9 | 298.9 | 330.7 | 361.3 | 390.6 | 418.8 | 445.6 | 471.3 | 495.7 | 518.9 | 540.8 | 561.5 | 599.3 | 343 | |||
| 355.6 | 75.3 | 85.2 | 93.5 | 105.8 | 119.6 | 134.0 | 145.9 | 165.5 | 182.5 | 203.8 | 226.2 | 240.9 | 276.7 | 311.3 | 344.7 | 376.8 | 407.7 | 437.4 | 465.8 | 493.0 | 519.0 | 543.7 | 567.2 | 589.5 | 630.3 | 355.6 | |||
| 368 | 78.0 | 88.3 | 96.8 | 109.6 | 123.9 | 138.9 | 151.3 | 171.6 | 189.3 | 211.5 | 234.8 | 250.1 | 287.4 | 323.6 | 358.5 | 392.1 | 424.5 | 455.7 | 485.7 | 514.4 | 541.9 | 568.2 | 593.2 | 617.0 | 660.9 | 368 | |||
| 381 | 80.8 | 91.5 | 100.4 | 113.6 | 128.5 | 144.0 | 156.9 | 178.1 | 196.4 | 219.5 | 243.8 | 259.7 | 298.7 | 336.4 | 372.9 | 408.1 | 442.2 | 475.0 | 506.5 | 536.9 | 566.0 | 593.8 | 620.5 | 645.9 | 693.0 | 381 | |||
| 394 | 83.6 | 94.7 | 103.9 | 117.6 | 133.0 | 149.2 | 162.5 | 184.5 | 203.6 | 227.5 | 252.7 | 269.3 | 309.9 | 349.2 | 387.3 | 424.2 | 459.8 | 494.2 | 527.4 | 559.3 | 590.0 | 619.5 | 647.7 | 674.7 | 725.0 | 394 | |||
| 406.4 | 78.6 | 86.3 | 97.8 | 107.3 | 121.4 | 137.3 | 154.0 | 167.8 | 190.6 | 210.3 | 235.1 | 261.3 | 278.5 | 320.6 | 361.4 | 401.1 | 439.5 | 476.6 | 512.6 | 547.3 | 580.7 | 613.0 | 644.0 | 673.7 | 702.3 | 755.6 | 406.4 | ||
| 419 | 81.1 | 89.0 | 100.9 | 110.7 | 125.3 | 141.8 | 159.0 | 173.3 | 196.8 | 217.2 | 242.9 | 270.0 | 287.8 | 331.5 | 373.9 | 415.1 | 455.0 | 493.7 | 531.2 | 567.5 | 602.5 | 636.3 | 668.8 | 700.1 | 730.2 | 786.7 | 419 | ||
| 431.8 | 104.0 | 114.2 | 129.3 | 146.2 | 164.1 | 178.8 | 203.1 | 224.2 | 250.8 | 278.8 | 297.3 | 342.5 | 386.5 | 429.3 | 470.8 | 511.1 | 550.1 | 588.0 | 624.6 | 659.9 | 694.1 | 727.0 | 758.6 | 818.3 | 431.8 | ||||
| 445 | 107.3 | 117.7 | 133.3 | 150.9 | 169.3 | 184.5 | 209.6 | 231.5 | 258.9 | 287.9 | 307.0 | 353.9 | 399.5 | 443.9 | 487.1 | 529.0 | 569.7 | 609.1 | 647.4 | 684.4 | 720.1 | 754.6 | 787.9 | 850.8 | 445 | ||||
| 457.2 | 88.6 | 97.3 | 110.3 | 121.0 | 137.1 | 155.1 | 174.1 | 189.8 | 215.6 | 238.2 | 266.5 | 296.4 | 316.1 | 364.4 | 411.6 | 457.4 | 502.1 | 545.5 | 587.7 | 628.7 | 668.4 | 706.9 | 744.2 | 780.2 | 815.0 | 880.9 | 457.2 | ||
| 470 | 91.1 | 100.1 | 113.4 | 124.5 | 141.0 | 159.6 | 179.1 | 195.3 | 222.0 | 245.2 | 274.4 | 305.2 | 325.5 | 375.5 | 424.2 | 471.7 | 517.9 | 562.9 | 606.7 | 649.2 | 690.5 | 730.6 | 769.4 | 807.0 | 843.4 | 912.5 | 470 | ||
| 482.6 | 127.9 | 144.9 | 164.0 | 184.1 | 200.7 | 228.2 | 252.1 | 282.1 | 313.9 | 334.9 | 386.3 | 436.6 | 485.6 | 533.4 | 580.0 | 625.3 | 669.4 | 712.3 | 753.9 | 794.3 | 833.5 | 871.4 | 943.5 | 482.6 | |||||
| 508 | 108.3 | 122.8 | 134.8 | 152.7 | 172.9 | 194.1 | 211.7 | 240.7 | 266.0 | 297.8 | 331.5 | 353.6 | 408.3 | 461.7 | 513.8 | 564.7 | 614.4 | 662.9 | 710.1 | 756.1 | 800.9 | 844.4 | 886.7 | 927.8 | 1,006.2 | 508 | |||
| 521 | 111.2 | 126.0 | 138.4 | 156.8 | 177.5 | 199.3 | 217.3 | 247.1 | 273.1 | 305.8 | 340.4 | 363.3 | 419.5 | 474.5 | 528.2 | 580.8 | 632.1 | 682.1 | 731.0 | 778.6 | 824.9 | 870.1 | 914.0 | 956.6 | 1,038.2 | 521 | |||
| 530 | 140.8 | 159.5 | 180.6 | 202.8 | 221.2 | 251.5 | 278.0 | 311.4 | 346.6 | 369.9 | 427.3 | 483.4 | 538.2 | 591.9 | 644.3 | 695.5 | 745.4 | 794.1 | 841.6 | 887.8 | 932.8 | 976.6 | 1,060.4 | 530 | |||||
| 559 | 135.4 | 148.7 | 168.5 | 190.8 | 214.3 | 233.7 | 265.9 | 293.9 | 329.2 | 366.7 | 391.4 | 452.3 | 512.0 | 570.4 | 627.6 | 683.6 | 738.4 | 791.9 | 844.2 | 895.2 | 945.0 | 993.6 | 1,041.0 | 1,132.0 | 559 | ||||
| 570 | 194.6 | 218.6 | 238.4 | 271.3 | 299.9 | 336.0 | 374.3 | 399.5 | 461.8 | 522.8 | 582.6 | 641.2 | 698.5 | 754.6 | 809.5 | 863.2 | 915.6 | 966.7 | 1,016.7 | 1,065.4 | 1,159.1 | 570 | |||||||
| 584.2 | 176.2 | 199.6 | 224.2 | 244.6 | 278.3 | 307.7 | 344.8 | 384.1 | 410.0 | 474.0 | 536.8 | 598.4 | 658.7 | 717.8 | 775.7 | 832.3 | 887.7 | 941.8 | 994.7 | 1,046.4 | 1,096.9 | 1,194.1 | 584.2 | ||||||
| 610 | 148.0 | 162.5 | 184.2 | 208.6 | 234.4 | 255.7 | 291.0 | 321.8 | 360.7 | 401.9 | 429.1 | 496.3 | 562.3 | 627.0 | 690.5 | 752.8 | 813.8 | 873.6 | 932.2 | 989.5 | 1,045.6 | 1,100.5 | 1,154.2 | 1,257.7 | 610 | ||||
| 622 | 212.8 | 239.1 | 260.9 | 296.9 | 328.4 | 368.1 | 410.2 | 438.0 | 506.7 | 574.1 | 640.3 | 705.3 | 769.1 | 831.6 | 892.9 | 952.9 | 1,011.7 | 1,069.3 | 1,125.7 | 1,180.8 | 1,287.3 | 622 | |||||||
| 635 | 191.9 | 217.4 | 244.2 | 266.5 | 303.3 | 335.5 | 376.1 | 419.1 | 447.6 | 517.9 | 586.9 | 654.8 | 721.3 | 786.7 | 850.8 | 913.7 | 975.4 | 1,035.8 | 1,095.0 | 1,152.9 | 1,209.6 | 1,319.4 | 635 | ||||||
| 660.4 | 160.4 | 176.2 | 199.7 | 226.3 | 254.3 | 277.5 | 315.9 | 349.4 | 391.7 | 436.7 | 466.4 | 539.8 | 612.0 | 683.0 | 752.7 | 821.2 | 888.4 | 954.4 | 1,019.2 | 1,082.8 | 1,145.1 | 1,206.2 | 1,266.0 | 1,382.0 | 660.4 | ||||
| 711.2 | 189.9 | 215.4 | 244.1 | 274.3 | 299.4 | 340.9 | 377.2 | 423.1 | 471.8 | 504.0 | 583.7 | 662.1 | 739.3 | 815.3 | 890.1 | 963.6 | 1,035.9 | 1,106.9 | 1,176.7 | 1,245.3 | 1,312.7 | 1,378.8 | 1,507.3 | 711.2 | |||||
| 762 | 366.0 | 405.0 | 454.4 | 506.8 | 541.6 | 627.5 | 712.2 | 795.7 | 877.9 | 959.0 | 1,038.7 | 1,117.3 | 1,194.6 | 1,270.7 | 1,345.5 | 1,419.1 | 1,491.5 | 1,632.6 | 762 | ||||||||||
| 812 | 390.6 | 432.4 | 485.2 | 541.4 | 578.6 | 670.7 | 761.5 | 851.2 | 939.6 | 1,026.8 | 1,112.7 | 1,197.4 | 1,280.9 | 1,363.2 | 1,444.2 | 1,524.0 | 1,602.5 | 1,755.9 | 812 | ||||||||||
| Ø Ext./Esp. mm. | 6.3 | 7.1 | 8 | 8.8 | 10 | 11 | 12.5 | 14.2 | 16 | 17.5 | 20 | 22.2 | 25 | 28 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 100 | Ø Ext./Esp. mm. |
Remarque importante : les données internes de ce tableau correspondent au poids théorique de chaque diamètre extérieur x épaisseur. Dans ce tableau, pour connaître la tolérance d'épaisseur, il suffit de regarder les couleurs des poids théoriques : noir +- 12,5%, rouge +- 15% et bleu +- 20%. La tolérance du diamètre extérieur est de +- 1% par rapport au diamètre nominal indiqué, avec un minimum de +- 0,5 mm. (Pour d'autres diamètres extérieurs ou épaisseurs en dehors de ce tableau, veuillez nous consulter. )
TUBOS SIN SOLDADURA CALIBRADOS "BK" / "BK+S" - SEAMLESS TUBES CALIBRATED "BK" / "BK+S".
TUBES SANS SOUDURE CALIBRÉS "BK" / "BK+S" - TUBOS SEM COSTURA CALIBRADOS "BK" / "BK+S"
TUBES SANS SOUDURE CALIBRÉS "BK" / "BK+S" - TUBOS SEM COSTURA CALIBRADOS "BK" / "BK+S"
| Ø Ext. x Esp. | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 7 | 7.5 | 8 | 9 | 10 | 12 | 12.5 | 15 | 17.5 | 20 | 25 | Ø Ext. x Esp. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 2 | 4 | ||||||||||||||||||||||
| 5 | 3 | 2 | 5 | |||||||||||||||||||||
| 6 | 4 | 3 | 2 | 6 | ||||||||||||||||||||
| 8 | 6 | 5 | 4 | 3 | 8 | |||||||||||||||||||
| 9 | 7 | 6 | 5 | 9 | ||||||||||||||||||||
| 10 | 8 | 7 | 6 | 5 | 4 | 10 | ||||||||||||||||||
| 12 | 10 | 9 | 8 | 7 | 6 | 12 | ||||||||||||||||||
| 14 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 14 | |||||||||||||||
| 15 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 15 | |||||||||||||||
| 16 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 16 | |||||||||||||||
| 18 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 18 | ||||||||||||||
| 20 | 18 | 17 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 8 | 20 | |||||||||||||
| 22 | 20 | 19 | 18 | 17 | 16 | 15 | 14 | 13 | 12 | 22 | ||||||||||||||
| 24 | 22 | 21 | 20 | 19 | 18 | 17 | 16 | 15 | 14 | 24 | ||||||||||||||
| 25 | 23 | 22 | 21 | 20 | 19 | 18 | 17 | 16 | 15 | 14 | 13 | 25 | ||||||||||||
| 26 | 24 | 23 | 22 | 21 | 20 | 19 | 18 | 17 | 16 | 15 | 14 | 26 | ||||||||||||
| 28 | 26 | 25 | 24 | 23 | 22 | 21 | 20 | 19 | 18 | 17 | 16 | 28 | ||||||||||||
| 30 | 28 | 27 | 26 | 25 | 24 | 23 | 22 | 21 | 20 | 19 | 18 | 30 | ||||||||||||
| 32 | 30 | 29 | 28 | 27 | 26 | 25 | 24 | 23 | 22 | 21 | 20 | 32 | ||||||||||||
| 35 | 33 | 32 | 31 | 30 | 29 | 28 | 27 | 26 | 25 | 24 | 23 | 21 | 35 | |||||||||||
| 36 | 34 | 33 | 32 | 31 | 30 | 29 | 28 | 27 | 26 | 25 | 24 | 21 | 36 | |||||||||||
| 38 | 36 | 35 | 34 | 33 | 32 | 31 | 30 | 29 | 28 | 27 | 26 | 24 | 23 | 22 | 38 | |||||||||
| 40 | 38 | 37 | 36 | 35 | 34 | 33 | 32 | 31 | 30 | 29 | 28 | 26 | 25 | 24 | 20 | 40 | ||||||||
| 42 | 39 | 38 | 37 | 36 | 35 | 34 | 33 | 32 | 31 | 30 | 28 | 27 | 26 | 42 | ||||||||||
| 45 | 42 | 41 | 40 | 39 | 38 | 37 | 36 | 35 | 34 | 33 | 31 | 30 | 29 | 25 | 45 | |||||||||
| 48 | 45 | 44 | 43 | 42 | 41 | 40 | 39 | 38 | 37 | 36 | 34 | 33 | 32 | 30 | 28 | 48 | ||||||||
| 50 | 47 | 46 | 45 | 44 | 43 | 42 | 41 | 40 | 39 | 38 | 36 | 35 | 34 | 32 | 30 | 50 | ||||||||
| 52 | 49 | 48 | 47 | 46 | 45 | 44 | 43 | 42 | 41 | 40 | 38 | 37 | 36 | 34 | 32 | 52 | ||||||||
| 55 | 52 | 51 | 50 | 49 | 48 | 47 | 46 | 45 | 44 | 43 | 41 | 40 | 39 | 37 | 35 | 55 | ||||||||
| 57 | 45 | 57 | ||||||||||||||||||||||
| 58 | 55 | 54 | 53 | 52 | 51 | 50 | 49 | 48 | 47 | 46 | 44 | 43 | 42 | 40 | 38 | 58 | ||||||||
| 60 | 57 | 56 | 55 | 54 | 53 | 52 | 51 | 50 | 49 | 48 | 46 | 45 | 44 | 42 | 40 | 60 | ||||||||
| 62 | 59 | 58 | 57 | 56 | 55 | 54 | 53 | 52 | 51 | 50 | 48 | 47 | 46 | 44 | 42 | 62 | ||||||||
| 65 | 62 | 61 | 60 | 59 | 58 | 57 | 56 | 55 | 54 | 53 | 51 | 50 | 49 | 47 | 45 | 65 | ||||||||
| 67 | 55 | 67 | ||||||||||||||||||||||
| 70 | 67 | 66 | 65 | 64 | 63 | 62 | 61 | 60 | 59 | 58 | 56 | 55 | 54 | 52 | 50 | 70 | ||||||||
| 72 | 60 | 72 | ||||||||||||||||||||||
| 73 | 63 | 73 | ||||||||||||||||||||||
| 75 | 71 | 70 | 69 | 68 | 67 | 66 | 65 | 64 | 63 | 61 | 60 | 59 | 57 | 55 | 75 | |||||||||
| 77 | 65 | 77 | ||||||||||||||||||||||
| 78 | 63 | 78 | ||||||||||||||||||||||
| 80 | 76 | 75 | 74 | 73 | 72 | 71 | 70 | 69 | 68 | 66 | 65 | 64 | 62 | 60 | 80 | |||||||||
| 82 | 70 | 82 | ||||||||||||||||||||||
| 83 | 63 | 83 | ||||||||||||||||||||||
| 85 | 81 | 80 | 79 | 78 | 77 | 76 | 75 | 74 | 73 | 71 | 70 | 69 | 67 | 65 | 85 | |||||||||
| 87 | 75 | 87 | ||||||||||||||||||||||
| 90 | 86 | 85 | 84 | 83 | 82 | 81 | 80 | 79 | 78 | 76 | 75 | 74 | 72 | 70 | 66 | 65 | 60 | 90 | ||||||
| 92 | 80 | 92 | ||||||||||||||||||||||
| 95 | 85 | 80 | 75 | 70 | 95 | |||||||||||||||||||
| 100 | 96 | 95 | 94 | 93 | 92 | 91 | 90 | 89 | 88 | 86 | 85 | 84 | 82 | 80 | 75 | 70 | 100 | |||||||
| 102 | 90 | 102 | ||||||||||||||||||||||
| 105 | 95 | 90 | 85 | 80 | 105 | |||||||||||||||||||
| 107 | 95 | 107 | ||||||||||||||||||||||
| 110 | 105 | 104 | 103 | 102 | 101 | 100 | 99 | 98 | 96 | 95 | 94 | 92 | 90 | 85 | 80 | 110 | ||||||||
| 112 | 100 | 112 | ||||||||||||||||||||||
| 115 | 105 | 100 | 95 | 90 | 85 | 115 | ||||||||||||||||||
| 117 | 105 | 117 | ||||||||||||||||||||||
| 120 | 114 | 113 | 112 | 111 | 110 | 109 | 108 | 106 | 105 | 104 | 102 | 100 | 95 | 90 | 120 | |||||||||
| 122 | 110 | 122 | ||||||||||||||||||||||
| 125 | 115 | 110 | 105 | 100 | 95 | 125 | ||||||||||||||||||
| 127 | 115 | 127 | ||||||||||||||||||||||
| 130 | 120 | 115 | 110 | 105 | 100 | 130 | ||||||||||||||||||
| 132 | 120 | 132 | ||||||||||||||||||||||
| 135 | 125 | 123 | 120 | 117 | 115 | 110 | 105 | 100 | 135 | |||||||||||||||
| 140 | 130 | 125 | 120 | 115 | 110 | 105 | 100 | 140 | ||||||||||||||||
| 142 | 130 | 142 | ||||||||||||||||||||||
| 145 | 135 | 130 | 125 | 120 | 115 | 110 | 145 | |||||||||||||||||
| 147 | 135 | 147 | ||||||||||||||||||||||
| 150 | 140 | 135 | 130 | 125 | 120 | 115 | 110 | 100 | 150 | |||||||||||||||
| 152 | 140 | 152 | ||||||||||||||||||||||
| 155 | 145 | 140 | 135 | 130 | 125 | 120 | 115 | 105 | 155 | |||||||||||||||
| 157 | 145 | 157 | ||||||||||||||||||||||
| 160 | 150 | 145 | 140 | 135 | 130 | 125 | 120 | 110 | 160 | |||||||||||||||
| 162 | 150 | 162 | ||||||||||||||||||||||
| 165 | 155 | 150 | 145 | 140 | 135 | 130 | 125 | 115 | 165 | |||||||||||||||
| 167 | 155 | 167 | ||||||||||||||||||||||
| 170 | 155 | 150 | 145 | 140 | 135 | 130 | 120 | 170 | ||||||||||||||||
| 175 | 160 | 155 | 150 | 145 | 140 | 125 | 175 | |||||||||||||||||
| 180 | 165 | 160 | 155 | 150 | 145 | 140 | 130 | 180 | ||||||||||||||||
| 185 | 170 | 165 | 160 | 155 | 150 | 145 | 185 | |||||||||||||||||
| 190 | 175 | 170 | 165 | 160 | 155 | 150 | 140 | 190 | ||||||||||||||||
| 195 | 180 | 175 | 170 | 165 | 160 | 155 | 145 | 195 | ||||||||||||||||
| 200 | 185 | 180 | 175 | 170 | 165 | 160 | 150 | 200 | ||||||||||||||||
| 205 | 185 | 180 | 175 | 170 | 165 | 155 | 205 | |||||||||||||||||
| 210 | 190 | 185 | 180 | 175 | 170 | 160 | 210 | |||||||||||||||||
| 215 | 195 | 190 | 185 | 180 | 175 | 165 | 215 | |||||||||||||||||
| 220 | 200 | 195 | 190 | 185 | 180 | 170 | 220 | |||||||||||||||||
| 225 | 200 | 195 | 190 | 185 | 175 | 225 | ||||||||||||||||||
| 230 | 210 | 200 | 195 | 190 | 180 | 230 | ||||||||||||||||||
| 235 | 210 | 205 | 200 | 195 | 185 | 235 | ||||||||||||||||||
| 240 | 220 | 210 | 200 | 190 | 240 | |||||||||||||||||||
| 245 | 220 | 210 | 195 | 245 | ||||||||||||||||||||
| 250 | 220 | 210 | 200 | 250 | ||||||||||||||||||||
| 255 | 225 | 255 | ||||||||||||||||||||||
| 260 | 220 | 210 | 260 | |||||||||||||||||||||
| 270 | 250 | 220 | 270 | |||||||||||||||||||||
| 275 | 250 | 275 | ||||||||||||||||||||||
| 280 | 250 | 280 | ||||||||||||||||||||||
| 285 | 250 | 285 | ||||||||||||||||||||||
| 290 | 250 | 290 | ||||||||||||||||||||||
| 300 | 250 | 300 | ||||||||||||||||||||||
| 305 | 280 | 305 | ||||||||||||||||||||||
| Ø Ext. x Esp. | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 7 | 7.5 | 8 | 9 | 10 | 12 | 12.5 | 15 | 17.5 | 20 | 25 | Ø Ext. x Esp. |
Remarque importante : les données internes de ce tableau correspondent au diamètre intérieur. En noir calibré "BK", en rouge normalement en "BK+S" prêt pour le rodage. Pour d'autres dimensions ne figurant pas dans ce tableau, veuillez nous consulter.
TUBO ESTRUCTURAL REDONDO EN NORMAS EN10210 Y EN10219.
ROUND STRUCTURAL TUBE IN STANDARDS EN10210 AND EN10219.
TUBE STRUCTUREL ROND AUX NORMES EN10210 ET EN10219.
TUBO ESTRUTURAL REDONDO NAS NORMAS EN10210 E EN10219.
ROUND STRUCTURAL TUBE IN STANDARDS EN10210 AND EN10219.
TUBE STRUCTUREL ROND AUX NORMES EN10210 ET EN10219.
TUBO ESTRUTURAL REDONDO NAS NORMAS EN10210 E EN10219.
| Ø Ext./Esp. | 3.0 | 4.0 | 4.5 | 5.0 | 5.6 | 6-6,3 | 7.1 | 8.0 | 8.8 | 10.0 | 11.0 | 12-12,5 | 14.2 | 16.0 | 17.5 | 20.0 | 22.2 | 25.0 | 28.0 | 30.0 | 32.0 | 35.0 | 40.0 | 45.0 | 50.0 | 55.0 | 60.0 | 65.0 | 70.0 | 75.0 | 80.0 | 85.0 | 90.0 | 95.0 | 100.0 | Ø Ext./Esp. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 33.7 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 33.7 | |||||||||||||||||||||||||||
| 38.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 38.0 | ||||||||||||||||||||||||||
| 42.4 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 42.4 | ||||||||||||||||||||||||||
| 44.5 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 44.5 | |||||||||||||||||||||||||
| 48.3 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 48.3 | |||||||||||||||||||||||
| 51.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 51.0 | ||||||||||||||||||||||
| 54.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 54.0 | |||||||||||||||||||||||
| 57.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 57.0 | |||||||||||||||||||||
| 60.3 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 60.3 | |||||||||||||||||||||
| 63.5 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 63.5 | |||||||||||||||||||||
| 67.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 67.0 | |||||||||||||||||||||||
| 70.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 70.0 | ||||||||||||||||||||
| 73.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 73.0 | |||||||||||||||||||||
| 76.1 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 76.1 | |||||||||||||||||||
| 82.5 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 82.5 | |||||||||||||||||||
| 88.9 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 88.9 | ||||||||||||||||||
| 95.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 95.0 | |||||||||||||||||
| 101.6 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 101.6 | ||||||||||||||||
| 108.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 108.0 | |||||||||||||||
| 114.3 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 114.3 | ||||||||||||||
| 121.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 121.0 | |||||||||||||
| 127.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 127.0 | ||||||||||||
| 133.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 133.0 | ||||||||||||
| 139.7 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 139.7 | ||||||||||||
| 141.3 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 141.3 | |||||||||||||
| 146.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 146.0 | |||||||||||||
| 152.4 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 152.4 | |||||||||||
| 159.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 159.0 | |||||||||||
| 165.1 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 165.1 | ||||||||||||
| 168.3 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 168.3 | ||||||||||
| 171.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 171.0 | ||||||||||
| 177.8 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 177.8 | ||||||||||
| 181.8 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 181.8 | |||||||||||||
| 191.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 191.0 | |||||||||||||
| 193.7 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 193.7 | ||||||||||
| 203.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 203.0 | ||||||||||
| 216.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 216.0 | ||||||||||||||
| 219.1 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 219.1 | ||||||||||
| 229.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 229.0 | ||||||||||||||
| 241.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 241.0 | ||||||||||||
| 244.5 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 244.5 | |||||||||
| 254.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 254.0 | ||||||||||
| 267.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 267.0 | ||||||||||
| 273.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 273.0 | ||||||||
| 279.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 279.0 | |||||||||
| 292.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 292.0 | |||||||||||
| 298.5 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 298.5 | ||||||||||
| 305.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 305.0 | ||||||||||
| 318.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 318.0 | ||||||||||
| 323.9 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 323.9 | |||||
| 330.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 330.0 | |||||
| 339.7 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 339.7 | |||||
| 343.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 343.0 | |||||
| 355.6 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 355.6 | ||||||||
| 368.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 368.0 | ||||||||||
| 377.8 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 377.8 | ||||||||||
| 381.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 381.0 | |||||||||||
| 394.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 394.0 | ||||||||||
| 406.4 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 406.4 | |||||
| 419.1 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 419.1 | |||||||||||
| 426.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 426.0 | ||||||||||||
| 431.8 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 431.8 | |||||||||||
| 445.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 445.0 | |||||||||||
| 457.2 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 457.2 | |||||||
| 470.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 470.0 | |||||||||||
| 475.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 475.0 | |||||||||||||||||||
| 482.6 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 482.6 | |||||||||||
| 495.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 495.0 | |||||||||||
| 508.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 508.0 | |||||||
| 521.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 521.0 | |||||||||||
| 530.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 530.0 | |||||||||||
| 533.4 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 533.4 | ||||||||||||||||||
| 546.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 546.0 | ||||||||||||||||||
| 558.8 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 558.8 | ||||||||
| 572.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 572.0 | |||||||||||||
| 584.2 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 584.2 | |||||||||||||
| 609.6 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 609.6 | ||||||||
| 622.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 622.0 | |||||||||||||
| 630.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 630.0 | ||||||||||||||
| 635.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 635.0 | ||||||||||||||
| 660.4 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 660.4 | ||||||||||||||
| 711.2 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 711.2 | ||||||||||||||
| 762.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 762.0 | ||||||||||||||||||
| 812.8 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 812.8 | ||||||||||||||||||
| 863.0 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 863.0 | ||||||||||||||||||
| Ø Ext./Esp. | 3.0 | 4.0 | 4.5 | 5.0 | 5.6 | 6-6,3 | 7.1 | 8.0 | 8.8 | 10.0 | 11.0 | 12-12,5 | 14.2 | 16.0 | 17.5 | 20.0 | 22.2 | 25.0 | 28.0 | 30.0 | 32.0 | 35.0 | 40.0 | 45.0 | 50.0 | 55.0 | 60.0 | 65.0 | 70.0 | 75.0 | 80.0 | 85.0 | 90.0 | 95.0 | 100.0 | Ø Ext./Esp. |
Remarque importante : certaines dimensions figurent dans une norme et d'autres dans deux normes. Les dimensions et épaisseurs qui ne figurent pas dans ce tableau sont disponibles sur demande. Nous pouvons fournir des dimensions et des épaisseurs beaucoup plus importantes sur demande.
TUBO ESTRUCTURAL CUADRADO-RECTANGULAR EN NORMA EN10219 ó EN10210.
SQUARE-RECTANGULAR STRUCTURAL TUBE IN STANDARD EN10219 OR EN10210.
TUBE DE STRUCTURE CARRÉ-RECTANGULAIRE EN NORME EN10219 OU EN10210.
TUBO ESTRUTURAL QUADRADO-RETANGULAR DE ACORDO COM A NORMA EN10219 OU EN10210.
SQUARE-RECTANGULAR STRUCTURAL TUBE IN STANDARD EN10219 OR EN10210.
TUBE DE STRUCTURE CARRÉ-RECTANGULAIRE EN NORME EN10219 OU EN10210.
TUBO ESTRUTURAL QUADRADO-RETANGULAR DE ACORDO COM A NORMA EN10219 OU EN10210.
| Lado x Lado / Esp mm. | 3.0 | 4.0 | 5.0 | 6 - 6,3 | 7,1* | 8.0 | 10.0 | 12 - 12,5 | 14.2 | 16.0 | 17.5 | 20.0 | Lado x Lado / Esp mm. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 x 30 | ▪ | ▪ | 30 x 30 | ||||||||||
| 35 x 35 | ▪ | ▪ | 35 x 35 | ||||||||||
| 38 x 38 | ▪ | 38 x 38 | |||||||||||
| 40 x 40 | ▪ | ▪ | ▪ | ▪ | ▪ | 40 x 40 | |||||||
| 45 x 45 | ▪ | ▪ | 45 x 45 | ||||||||||
| 50 x 50 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 50 x 50 | |||||
| 55 x 55 | ▪ | ▪ | 55 x 55 | ||||||||||
| 60 x 60 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 60 x 60 | ||||
| 65 x 65 | ▪ | ▪ | 65 x 65 | ||||||||||
| 70 x 70 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 70 x 70 | ||||
| 75 x 75 | ▪ | ▪ | ▪ | 75 x 75 | |||||||||
| 80 x 80 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 80 x 80 | ||||
| 90 x 90 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 90 x 90 | ||||
| 100 x 100 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 100 x 100 | |||
| 110 x 110 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 110 x 110 | |||
| 120 x 120 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 120 x 120 | ||
| 125 x 125 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 125 x 125 | |||
| 130 x 130 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 130 x 130 | |||
| 140 x 140 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 140 x 140 | |
| 150 x 150 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 150 x 150 | |
| 160 x 160 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 160 x 160 | |
| 175 x 175 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 175 x 175 | |||
| 180 x 180 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 180 x 180 | |
| 200 x 200 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 200 x 200 | ||
| 220 x 220 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 220 x 220 | ||
| 250 x 250 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 250 x 250 | ||
| 260 x 260 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 260 x 260 | ||
| 300 x 300 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 300 x 300 | ||
| 350 x 350 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 350 x 350 | |||||
| 400 x 400 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 400 x 400 | ||||
| 450 x 450 | ▪ | ▪ | ▪ | ▪ | ▪ | 450 x 450 | |||||||
| 500 x 500 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 500 x 500 | ||||||
| 40 x 20 | ▪ | ▪ | 40 x 20 | ||||||||||
| 50 x 30 | ▪ | ▪ | ▪ | ▪ | ▪ | 50 x 30 | |||||||
| 50 x 40 | ▪ | ▪ | ▪ | ▪ | 50 x 40 | ||||||||
| 60 x 20 | ▪ | ▪ | 60 x 20 | ||||||||||
| 60 x 25 | ▪ | ▪ | 60 x 25 | ||||||||||
| 60 x 30 | ▪ | ▪ | 60 x 30 | ||||||||||
| 60 x 40 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 60 x 40 | |||||
| 60 x 50 | ▪ | ▪ | ▪ | ▪ | 60 x 50 | ||||||||
| 70 x 20 | ▪ | ▪ | 70 x 20 | ||||||||||
| 70 x 30 | ▪ | ▪ | ▪ | 70 x 30 | |||||||||
| 70 x 40 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 70 x 40 | |||||
| 70 x 50 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 70 x 50 | |||||
| 80 x 20 | ▪ | ▪ | 80 x 20 | ||||||||||
| 80 x 30 | ▪ | ▪ | 80 x 30 | ||||||||||
| 80 x 40 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 80 x 40 | ||||
| 80 x 50 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 80 x 50 | ||||
| 80 x 60 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 80 x 60 | ||||
| 90 x 30 | ▪ | ▪ | 90 x 30 | ||||||||||
| 90 x 40 | ▪ | ▪ | 90 x 40 | ||||||||||
| 90 x 50 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 90 x 50 | ||||
| 100 x 20 | ▪ | ▪ | 100 x 20 | ||||||||||
| 100 x 30 | ▪ | ▪ | 100 x 30 | ||||||||||
| 100 x 40 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 100 x 40 | |||||
| 100 x 50 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 100 x 50 | ||||
| 100 x 60 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 100 x 60 | ||||
| 100 x 70 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 100 x 70 | |||||
| 100 x 80 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 100 x 80 | ||||
| 110 x 50 | ▪ | ▪ | 110 x 50 | ||||||||||
| 110 x 60 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 110 x 60 | ||||
| 110 x 70 | ▪ | ▪ | ▪ | 110 x 70 | |||||||||
| 120 x 30 | ▪ | ▪ | ▪ | ▪ | 120 x 30 | ||||||||
| 120 x 40 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 120 x 40 | ||||||
| 120 x 50 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 120 x 50 | ||||
| 120 x 60 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 120 x 60 | ||||
| 120 x 80 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 120 x 80 | |||
| 120 x 100 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 120 x 100 | |||
| 140 x 40 | ▪ | ▪ | ▪ | ▪ | ▪ | 140 x 40 | |||||||
| 140 x 50 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 140 x 50 | ||||||
| 140 x 60 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 140 x 60 | |||||
| 140 x 70 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 140 x 70 | |||
| 140 x 80 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 140 x 80 | |||
| 150 x 30 | ▪ | ▪ | ▪ | 150 x 30 | |||||||||
| 150 x 40 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 150 x 40 | ||||||
| 150 x 75 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 150 x 75 | ||
| 150 x 100 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 150 x 100 | ||
| 160 x 60 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 160 x 60 | ||||
| 160 x 80 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 160 x 80 | ||
| 160 x 90 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 160 x 90 | ||
| 160 x 100 | ▪ | ▪ | ▪ | ▪ | 160 x 100 | ||||||||
| 160 x 120 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 160 x 120 | ||||
| 160 x 140 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 160 x 140 | ||||||
| 180 x 60 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 180 x 60 | ||||
| 180 x 80 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 180 x 80 | |||
| 180 x 90 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 180 x 90 | |||||
| 180 x 100 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 180 x 100 | |
| 180 x 120 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 180 x 120 | |||
| 180 x 140 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 180 x 140 | ||||||
| 180 x 150 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 180 x 150 | ||||
| 200 x 80 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 200 x 80 | ||||
| 200 x 100 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 200 x 100 | |
| 200 x 120 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 200 x 120 | |
| 200 x 150 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 200 x 150 | |
| 220 x 80 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 220 x 80 | |||||
| 220 x 120 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 220 x 120 | |||
| 220 x 140 | ▪ | ▪ | ▪ | ▪ | ▪ | 220 x 140 | |||||||
| 250 x 50 | ▪ | ▪ | ▪ | ▪ | 250 x 50 | ||||||||
| 250 x 100 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 250 x 100 | |
| 250 x 150 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 250 x 150 | ||
| 250 x 200 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 250 x 200 | ||
| 260 x 140 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 260 x 140 | ||||
| 260 x 180 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 260 x 180 | ||||
| 300 x 50 | ▪ | ▪ | ▪ | 300 x 50 | |||||||||
| 300 x 100 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 300 x 100 | ||
| 300 x 150 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 300 x 150 | ||
| 300 x 200 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 300 x 200 | |||
| 300 x 220 | ▪ | ▪ | ▪ | ▪ | ▪ | 300 x 220 | |||||||
| 300 x 250 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 300 x 250 | |||||
| 350 x 150 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 350 x 150 | ||||
| 350 x 200 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 350 x 200 | |||||
| 350 x 250 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 350 x 250 | ||||
| 400 x 100 | ▪ | ▪ | ▪ | ▪ | ▪ | 400 x 100 | |||||||
| 400 x 120 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 400 x 120 | |||||
| 400 x 150 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 400 x 150 | |||||
| 400 x 200 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 400 x 200 | |||
| 400 x 250 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 400 x 250 | ||||
| 400 x 300 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 400 x 300 | |||||
| 450 x 150 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 450 x 150 | ||||||
| 450 x 250 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 450 x 250 | |||||
| 500 x 200 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 500 x 200 | ||||
| 500 x 300 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 500 x 300 | ||||
| 600 x 300 | ▪ | ▪ | ▪ | ▪ | 600 x 300 | ||||||||
| 600 x 400 | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | 600 x 400 | ||||||
| Lado x Lado / Esp mm. | 3.0 | 4.0 | 5.0 | 6 - 6,3 | 7,1* | 8.0 | 10.0 | 12 - 12,5 | 14.2 | 16.0 | 17.5 | 20.0 | Lado x Lado / Esp mm. |
Remarque importante : certaines dimensions figurent dans une norme et d'autres dans deux normes. Les dimensions et épaisseurs qui ne figurent pas dans ce tableau sont disponibles sur demande. Nous pouvons fournir des dimensions et des épaisseurs beaucoup plus importantes sur demande.
TUBOS SOLDADOS Y SIN SOLDADURA DE ACERO AL CARBONO, ALEADOS E INOXIDABLES - ANSI B36-10 / B36.19
Carbon, Alloy, and Stainless Steel Welded and Seamless Pipes - ANSI B36-10 / B36.19
Tubes soudés et sans soudure en acier au carbone, en alliage et en acier inoxydable - ANSI B36-10 / B36.19
Tubos soldados e sem costura em carbono, liga e aço inoxidável - ANSI B36-10/B36.19
Carbon, Alloy, and Stainless Steel Welded and Seamless Pipes - ANSI B36-10 / B36.19
Tubes soudés et sans soudure en acier au carbone, en alliage et en acier inoxydable - ANSI B36-10 / B36.19
Tubos soldados e sem costura em carbono, liga e aço inoxidável - ANSI B36-10/B36.19
| Ø Nominal | Pulgadas | Ø Ext. mm. | 5 | 10 | 20 | 30 | STD | 40 | 60 | XS | 80 | 100 | 120 | 140 | 160 | XXS | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 1/8 " | 10.3 | 1,24 - 0,28 | 1,45 - 0,32 | 1,73 - 0,37 | 1,73 - 0,37 | 2,41 - 0,47 | 2,41 - 0,47 | |||||||||
| 8 | 1/4 " | 13.7 | 1,65 - 0,49 | 1,85 - 0,54 | 2,24 - 0,63 | 2,24 - 0,63 | 3,02 - 0,80 | 3,02 - 0,80 | |||||||||
| 10 | 3/8" | 17.1 | 1,65 - 0,63 | 1,85 - 0,70 | 2,31 - 0,84 | 2,31 - 0,84 | 3,20 - 1,10 | 3,20 - 1,10 | |||||||||
| 15 | 1/2" | 21.3 | 1,65 - 0,80 | 2,11 - 1,00 | 2,41 - 1,12 | 2,77 - 1,27 | 2,77 - 1,27 | 3,73 - 1,62 | 3,73 - 1,62 | 4,78 - 1,95 | 7,47 - 2,55 | ||||||
| 20 | 3/4" | 26.7 | 1,65 - 1,02 | 2,11 - 1,28 | 2,41 - 1,44 | 2,87 - 1,69 | 2,87 - 1,69 | 3,91 - 2,20 | 3,91 - 2,20 | 5,56 - 2,90 | 7,82 - 3,64 | ||||||
| 25 | 1" | 33.4 | 1,65 - 1,29 | 2,77 - 2,09 | 2,90 - 2,18 | 3,38 - 2,50 | 3,38 - 2,50 | 4,55 - 2,24 | 4,55 - 2,24 | 6,35 - 4,24 | 9,09 - 5,45 | ||||||
| 32 | 1" 1/4 | 42.2 | 1,65 - 1,65 | 2,77 - 2,69 | 2,97 - 2,87 | 3,56 - 3,39 | 3,56 - 3,39 | 4,85 - 4,47 | 4,85 - 4,47 | 6,35 - 5,61 | 9,70 - 7,77 | ||||||
| 40 | 1" 1/2 | 48.3 | 1,65 - 1,90 | 2,77 - 3,11 | 3,18 - 3,54 | 3,68 - 4,05 | 3,68 - 4,05 | 5,08 - 5,41 | 5,08 - 5,41 | 7,14 - 7,25 | 10,15 - 9,55 | ||||||
| 50 | 2" | 60.3 | 1,65 - 2,39 | 2,77 - 3,93 | 3,18 - 4,48 | 3,91 - 5,44 | 3,91 - 5,44 | 5,54 - 7,48 | 5,54 - 7,48 | 8,74 - 11,11 | 11,07 - 13,44 | ||||||
| 65 | 2" 1/2 | 73 | 2,11 - 3,69 | 3,05 - 5,26 | 4,78 - 8,04 | 5,16 - 8,63 | 5,16 - 8,63 | 7,01 - 11,41 | 7,01 - 11,41 | 9,53 - 14,92 | 14,02 - 20,39 | ||||||
| 80 | 3" | 88.9 | 2,11 - 4,52 | 3,05 - 6,46 | 4,78 - 9,92 | 5,49 - 11,29 | 5,49 - 11,29 | 7,62 - 15,27 | 7,62 - 15,27 | 11,13 - 21,35 | 15,24 - 27,68 | ||||||
| 90 | 3" 1/2 | 101.6 | 2,11 - 5,18 | 3,05 - 7,41 | 4,78 - 11,41 | 5,74 - 13,57 | 5,74 - 13,57 | 8,08 - 18,63 | 8,08 - 18,63 | ||||||||
| 100 | 4" | 114.3 | 2,11 - 5,84 | 3,05 - 8,37 | 4,78 - 12,91 | 6,02 - 16,07 | 6,02 - 16,07 | 8,56 - 22,32 | 8,56 - 22,32 | 11,13 - 28,32 | 13,49 - 33,54 | 17,12 - 41,03 | |||||
| 125 | 5" | 141.3 | 2,77 - 9,46 | 3,40 - 11,56 | 6,55 - 21,77 | 6,55 - 21,77 | 9,53 - 30,97 | 9,53 - 30,97 | 12,70 - 40,28 | 15,88 - 49,11 | 19,05 - 57,43 | ||||||
| 150 | 6" | 168.3 | 2,77 - 11,31 | 3,40 - 13,83 | 7,11 - 28,26 | 7,11 - 28,26 | 10,97 - 42,56 | 10,97 - 42,56 | 14,27 - 54,20 | 18,26 - 47,56 | 21,95 - 79,22 | ||||||
| 200 | 8" | 219.1 | 2,77 - 14,78 | 3,76 - 19,97 | 6,35 - 33,31 | 7,04 - 36,81 | 8,18 - 42,55 | 8,18 - 42,55 | 10,31 - 53,08 | 12,70 - 64,64 | 12,70 - 64,64 | 15,09 - 75,92 | 18,26 - 90,44 | 20,62 - 100,9 | 23,01 - 111,3 | 22,23 - 107,9 | |
| 250 | 10" | 273 | 2,77 - 14,78 | 3,76 - 19,97 | 6,35 - 33,31 | 7,04 - 36,81 | 8,18 - 42,55 | 8,18 - 42,55 | 10,31 - 53,08 | 12,70 - 64,64 | 12,70 - 64,64 | 15,09 - 75,92 | 18,26 - 90,44 | 20,62 - 100,9 | 23,01 - 111,3 | 22,23 - 107,9 | |
| 300 | 12" | 323.8 | 3,96 - 31,23 | 4,57 - 35,98 | 6,35 - 49,71 | 8,38 - 65,18 | 9,53 - 73,86 | 10,31 - 79,70 | 14,27 - 108,9 | 12,70 - 97,43 | 17,48 - 132,0 | 21,44 - 159,9 | 25,40 - 186,9 | 28,58 - 208,1 | 33,32 - 238,7 | 25,40 - 186,9 | |
| 350 | 14" | 355.6 | 3,96 - 34,34 | 6,35 - 54,69 | 7,92 - 67,90 | 9,53 - 81,33 | 9,53 - 81,33 | 11,13 - 94,55 | 15,09 - 126,7 | 12,70 - 107,4 | 19,05 - 158,1 | 23,83 - 195,0 | 27,79 - 224,6 | 31,75 - 253,6 | 35,71 - 281,7 | ||
| 400 | 16" | 406.4 | 4,19 - 41,56 | 6,35 - 62,64 | 7,92 - 77,83 | 9,53 - 93,27 | 9,53 - 93,27 | 12,70 - 123,0 | 16,66 - 160,1 | 12,70 - 123,3 | 21,44 - 203,5 | 26,19 - 245,6 | 30,96 - 286,6 | 36,53 - 333,2 | 40,49 - 365,4 | ||
| 450 | 18" | 457.2 | 4,19 - 46,81 | 6,35 - 70,60 | 7,92 - 87,75 | 11,13 - 122,4 | 9,53 - 105,2 | 14,27 - 155,9 | 19,05 - 205,8 | 12,70 - 139,2 | 23,88 - 255,2 | 29,36 - 309,8 | 34,93 - 363,7 | 39,67 - 408,4 | 45,24 - 459,6 | ||
| 500 | 20" | 508 | 4,78 - 59,32 | 6,35 - 78,55 | 9,53 - 117,1 | 12,70 - 155,1 | 9,53 - 117,1 | 15,09 - 183,4 | 20,62 - 247,8 | 12,70 - 155,1 | 26,19 - 311,2 | 32,54 - 381,5 | 38,10 - 441,5 | 44,45 - 508,1 | 50,01 - 564,8 | ||
| 550 | 22" | 558.8 | 4,78 - 65,30 | 6,35 - 86,51 | 9,53 - 129,1 | 12,70 - 171,0 | 9,53 - 129,1 | 22,23 - 294,1 | 12,70 - 171,0 | 28,58 - 373,7 | 34,93 - 451,2 | 41,28 - 526,8 | 47,63 - 600,4 | 53,98 - 672,0 | |||
| 600 | 24" | 609.6 | 5,54 - 82,52 | 6,35 - 94,46 | 9,53 - 141,0 | 14,27 - 209,5 | 9,53 - 141,0 | 17,48 - 255,2 | 24,61 - 355,0 | 12,70 - 186,9 | 30,96 - 441,8 | 38,89 - 547,3 | 46,02 - 639,6 | 52,37 - 719,6 | 59,54 - 807,6 | ||
| 650 | 26" | 660.4 | 7,92 - 127,4 | 12,70 - 202,8 | 9,53 - 153,0 | 12,70 - 202,8 | |||||||||||
| 700 | 28" | 711.2 | 7,92 - 137,4 | 12,70 - 218,8 | 15,88 - 272,3 | 9,53 - 164,9 | 12,70 - 218,8 | ||||||||||
| 750 | 30" | 762 | 6,35 - 118,3 | 7,92 - 147,3 | 12,70 - 234,7 | 15,88 - 292,2 | 9,53 - 176,8 | 12,70 - 234,7 | |||||||||
| 800 | 32" | 812.8 | 7,92 - 157,2 | 12,70 - 250,6 | 15,88 - 312,1 | 9,53 - 188,8 | 17,48 - 342,8 | 12,70 - 250,6 | |||||||||
| 850 | 34" | 863.3 | 7,92 - 167,1 | 12,70 - 266,5 | 15,88 - 332,0 | 9,53 - 200,7 | 17,48 - 364,7 | 12,70 - 266,5 | |||||||||
| 900 | 36" | 914.4 | 7,92 - 177,0 | 12,70 - 282,4 | 15,88 - 351,9 | 9,53 - 212,6 | 19,05 - 420,6 | 12,70 - 282,4 | |||||||||
| 950 | 38" | 965.2 | 9,53 - 224,6 | 12,70 - 298,3 | |||||||||||||
| 1000 | 40" | 1016 | 9,53 - 236,5 | 12,70 - 314,2 | |||||||||||||
| 1050 | 42" | 1066.8 | 9,53 - 248,5 | 12,70 - 330,1 | |||||||||||||
| 1100 | 44" | 1117.8 | 9,53 - 260,4 | 12,70 - 346,1 | |||||||||||||
| 1150 | 46" | 1168.4 | 9,53 - 272,3 | 12,70 - 361,9 | |||||||||||||
| 1200 | 48" | 1219.2 | 9,53 - 284,3 | 12,70 - 377,8 | |||||||||||||
| Ø Nominal | Pulgadas | Ø Ext. mm. | 5 | 10 | 20 | 30 | STD | 40 | 60 | XS | 80 | 100 | 120 | 140 | 160 | XXS |
Note importante : Epaisseurs des lignes d'en-tête Tableau interne en gras en mm. épaisseurs et en rouge poids théorique Kg/Mt.
TUBOS DE ACERO SIN SOLDADURA EN10255 - SERIE MEDIA (antigua DIN-2440)
SEAMLESS STEEL TUBES EN10255 - MEDIUM SERIES (formerly DIN-2440)
TUBES EN ACIER SANS SOUDURE EN10255 - SÉRIE MOYENNE (anciennement DIN-2440)
TUBOS DE AÇO SEM COSTURA EN10255 - SÉRIE MÉDIA (anteriormente DIN-2440)
SEAMLESS STEEL TUBES EN10255 - MEDIUM SERIES (formerly DIN-2440)
TUBES EN ACIER SANS SOUDURE EN10255 - SÉRIE MOYENNE (anciennement DIN-2440)
TUBOS DE AÇO SEM COSTURA EN10255 - SÉRIE MÉDIA (anteriormente DIN-2440)
| Ø Ext. Mm. | Ø Ext. Pulgadas | Espesores | Peso Kg/Mt. | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 10.2 | 1/8" | 2.0 | 0.49 | ||||||
| 13.5 | 1/4" | 2.3 | 0.77 | ||||||
| 17.2 | 3/8" | 2.3 | 1.02 | ||||||
| 21.3 | 1/2" | 2.6 | 1.45 | ||||||
| 26.9 | 3/4" | 2.6 | 1.90 | ||||||
| 33.7 | 1" | 3.2 | 2.97 | ||||||
| 42.4 | 1" 1/4 | 3.2 | 3.84 | ||||||
| 48.3 | 1" 1/2 | 3.2 | 4.43 | ||||||
| 60.3 | 2" | 3.6 | 6.17 | ||||||
| 76.1 | 2" 1/2 | 3.6 | 7.90 | ||||||
| 88.9 | 3" | 4.0 | 10.10 | ||||||
| 114.3 | 4" | 4.5 | 14.40 | ||||||
| 139.7 | 5" | 5.0 | 17.80 | ||||||
| 165.1 | 6" | 5.0 | 21.20 |
Note importante : Epaisseurs et poids théorique Kg/Mt.
TUBOS DE ACERO SOLDADOS EN10255 - SERIE MEDIA (antigua DIN-2440) Y L2 (ANTIGUA ISO)
TUBOS DE AÇO SOLDADOS EN10255 - SÉRIE MÉDIA (antiga DIN-2440) E L2 (antiga ISO)
TUBES EN ACIER SOUDÉS EN10255 - SÉRIE MOYENNE (anciennement DIN-2440) ET L2 (anciennement ISO)
TUBOS DE AÇO SOLDADOS EN10255 - SÉRIE MÉDIA (antiga DIN-2440) E L2 (antiga ISO)
TUBOS DE AÇO SOLDADOS EN10255 - SÉRIE MÉDIA (antiga DIN-2440) E L2 (antiga ISO)
TUBES EN ACIER SOUDÉS EN10255 - SÉRIE MOYENNE (anciennement DIN-2440) ET L2 (anciennement ISO)
TUBOS DE AÇO SOLDADOS EN10255 - SÉRIE MÉDIA (antiga DIN-2440) E L2 (antiga ISO)
| Ø Ext. mm. | Ø Ext. nom.mm. | Ø Ext. Pulgadas | Esp. Serie M | Peso Kg/Mt. | Esp. Serie L2 | Peso Kg/Mt. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 21.3 | 15 | 1/2" | 2.60 | 1.21 | 2.00 | 0.95 | ||||
| 26.9 | 20 | 3/4" | 2.60 | 1.56 | 2.30 | 1.38 | ||||
| 33.7 | 25 | 1" | 3.20 | 2.41 | 2.60 | 1.98 | ||||
| 42.4 | 32 | 1" 1/4 | 3.20 | 3.10 | 2.60 | 2.54 | ||||
| 48.3 | 40 | 1" 1/2 | 3.20 | 3.56 | 2.90 | 3.23 | ||||
| 60.3 | 50 | 2" | 3.60 | 5.03 | 2.90 | 4.08 | ||||
| 76.1 | 65 | 2" 1/2 | 3.60 | 6.42 | 3.20 | 5.71 | ||||
| 88.9 | 80 | 3" | 4.00 | 8.36 | 3.20 | 6.72 | ||||
| 101.6 | 3" 1/2 | 3.65 | 8.77 | |||||||
| 114.3 | 100 | 4" | 4.50 | 12.20 | 3.60 | 9.75 | ||||
| 139.7 | 125 | 5" | 5.00 | 16.60 | 3.75 | 13.50 | ||||
| 165.1 | 150 | 6" | 5.00 | 19.80 | 3.75 | 14.13 |
Note importante : Epaisseur et poids théorique Kg/Mt. selon la série M (anciennement DIN-2440) et la série L2 (anciennement ISO).
